Solução para controlar acesso de portões, proteger com alarme áreas comuns de acesso e implementar automatizações diversas (como iluminação) em condomínios.
O sistema pode ser monitorado pelos usuários e por empresa especializada em segurança monitorada.
Observação: os produtos VIAWEB possuem diversos recursos que permitem a personalização das soluções. A configuração apresentada neste documento é um exemplo, podendo ser ajustada para atender demandas de outras situações, respeitando os recursos disponíveis nos produtos aplicados.
Operar o alarme e as automatizações através de aplicativo.
Ver no aplicativo VIAWEB Mobile imagens de câmeras IP e DVRs compatíveis (via protocolos RTSP).
Abrir os portões através de controle remoto, aplicativo, TAG ou leitor biométrico / facial padrão Wiegand. Nesta solução o teclado não está programado para abrir portas.
Proteger as áreas de acesso com diferentes sensores, como micro-ondas externo, barreiras, cerca elétrica, ligados na central de alarme VIAWEB.
Instalar automações com agenda automática e / ou controláveis pelos usuários (exemplo: iluminação).
Registrar e acompanhar por notificações os eventos do sistema, como disparos, acessos, falhas.
Monitorar o alarme através de empresa especializada de monitoramento.
Salvar as programações do sistema no software VIAWEB Download.
Veja a seguir as características gerais desta solução.
| Alarme configurado para até 8 partições. Até 128 senhas para usuários do alarme (64 na central, 64 no teclado, ampliável). |
| Entrada para até 15 sensores, ampliável (abertura, movimento, barreira). |
| Entrada de zona para ligação de cerca elétrica (monitorar disparo da cerca elétrica). |
| Detecção de portão arrombado ou esquecido aberto. (permite desativação temporária para períodos de serviços) |
| Controle de 2 portões (ampliável). |
| Entrada para leitor WIEGAND 26 a 48 bits (compatível com leitores WIEGAND de reconhecimento facial, biometria, leitores de cartões e tags, leitores de tag veicular). |
| Monitorável por empresa especializada em monitoramento. |
| Conexão com a internet via 4G e IP. |
| 5 saídas (ampliável) para automações com relé de 10A. |
| Saída para sirene de alarme com supervisão e proteção. |
| Operação do alarme, portões, alerta de pânico e automações por aplicativo. |
| Operação de portões e pânico por controle remoto (até 64 controles remotos por receptora, ampliável). |
| Entrada para botoeiras de portaria para controlar os portões (se aplicável). |
| Sistema com carregador para bateria chumbo ácido 12V em caso de falta de energia. |
| Configuração do sistema por aplicativo de programação, software windows VIAWEB download, teclado do sistema e página WEB (via rede IP). |
| Permite salvar a configuração do sistema no software VIAWEB download. |
Veja a lista dos produtos VIAWEB aplicados.
| Código | Produto |
|---|---|
| 3.01.00.0136 | Central VW16Z 4G IP. |
| 3.03.00.0168 | Módulo PGM para automações. |
| 3.03.00.0176 | Controladora de Portaria Eletrônica CPE. |
| 3.03.00.0177 | Interface de porta. |
| 3.03.00.0018 | Leitor de TAG / Cartões. |
| 3.02.00.0052 | Teclado 128 plus. |
| 3.03.00.0161 | Receptora VW1664-PTK para controles remotos. |
| 3.03.00.0160 | Controles remotos VW-PTK. |
| 3.03.00.0254 | Sensores externos VW3500 com micro-ondas. |
| Aplicativo VIAWEB Mobile (Necessário contratar 1 licença Plus para a central de alarme. Até 1000 smartphones operam o sistema, desses até 10 smartphones recebem notificações do sistema). |
Quer conhecer outros produtos da VIAWEB? Toque no botão abaixo.
Produtos diversos podem ser aplicados para complementar a solução.
| Sensor de abertura para detectar abertura dos portões. |
| Sensor de barreira. |
| Cerca elétrica. |
| Outros sensores. |
| Fechadura de portão. |
| Motor de portão. |
| Chaves contatoras para automações de alta corrente (ligar várias luzes externas). |
| Bateria chumbo ácido 12V 7Ah (para maior tempo de funcionamento em falta de energia, pode-se aplicar). |
Veja a seguir descrição de funcionamento desta solução.
A central é instalada com acesso à internet através de tecnologia 4G e/ou IP.
Central configurada para 8 partições.
| Partição 1 | Portaria |
| Partição 2 | Portão pedestres |
| Partição 3 | Portão veículos |
| Nas configurações você poderá escolher colocar o portão de veículos na mesma partição do portão de pedestres ou deixar em partição separada | |
| Partição 4 | Salão de festas |
| Partição 5 | livre |
| Partição 6 | livre |
| Partição 7 | Cerca elétrica |
| Partição 8 | Área comum |
Sensores são ligados nas entradas de zonas de 1 a 15 da central, configuradas para zona dupla (8+8).
Saída da cerca elétrica é ligada através de um relé na zona 16 da central (para monitorar cerca disparada).

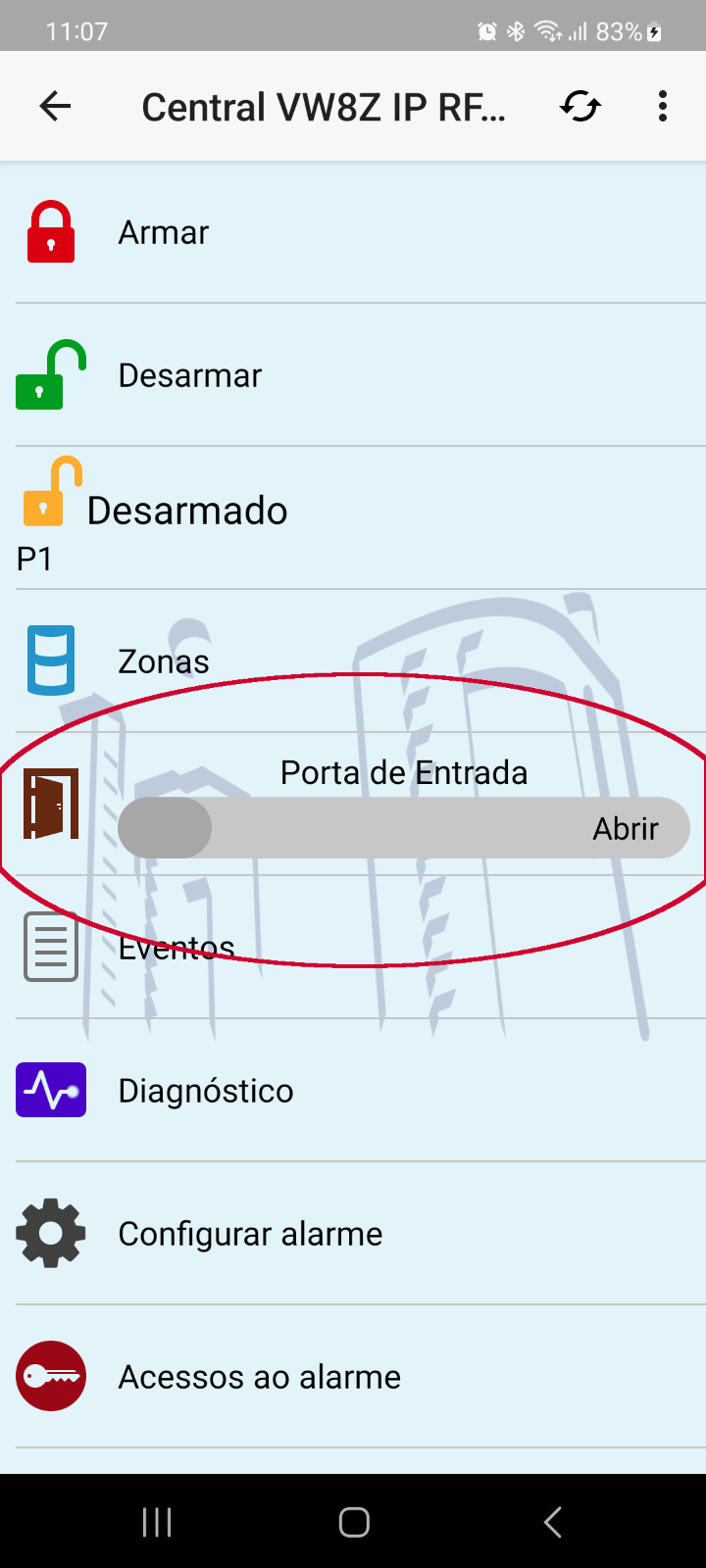

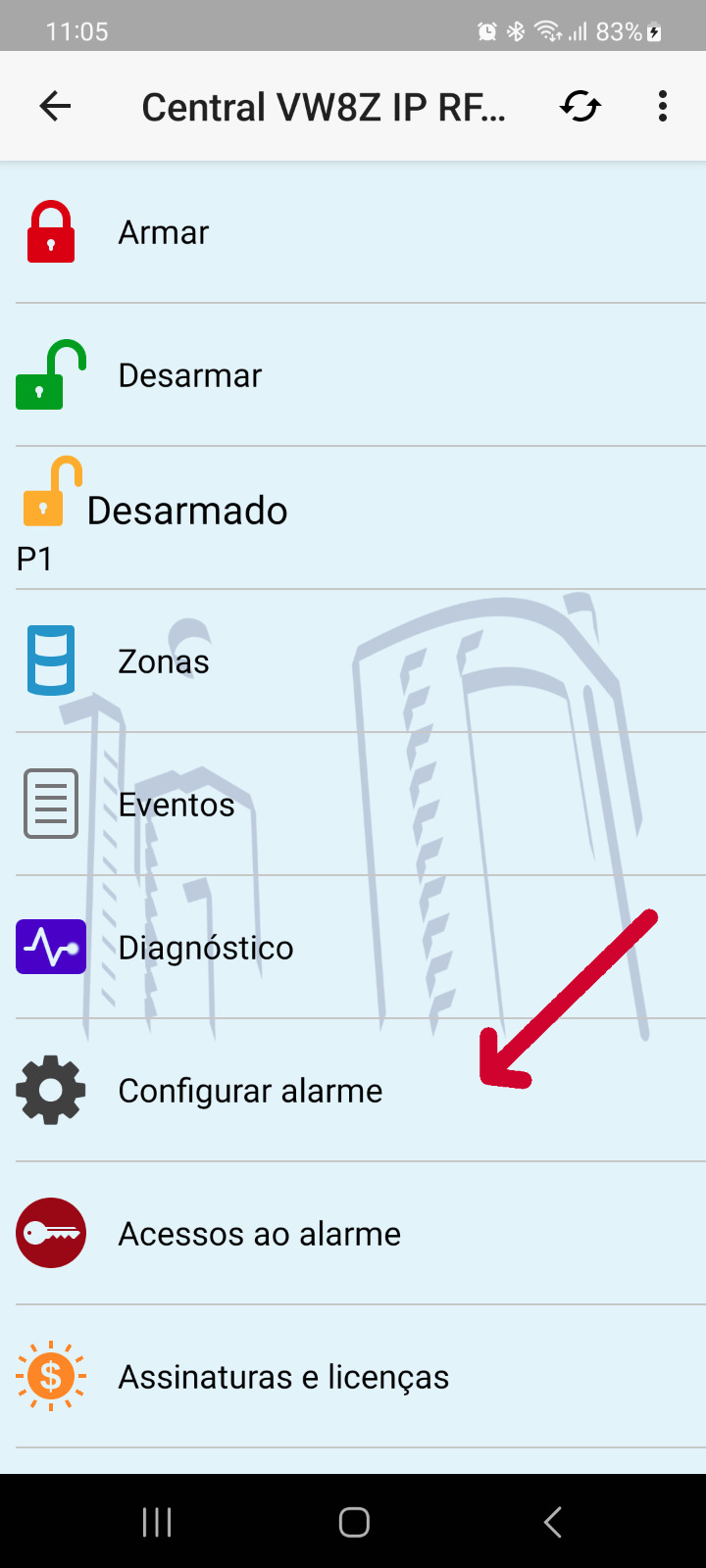

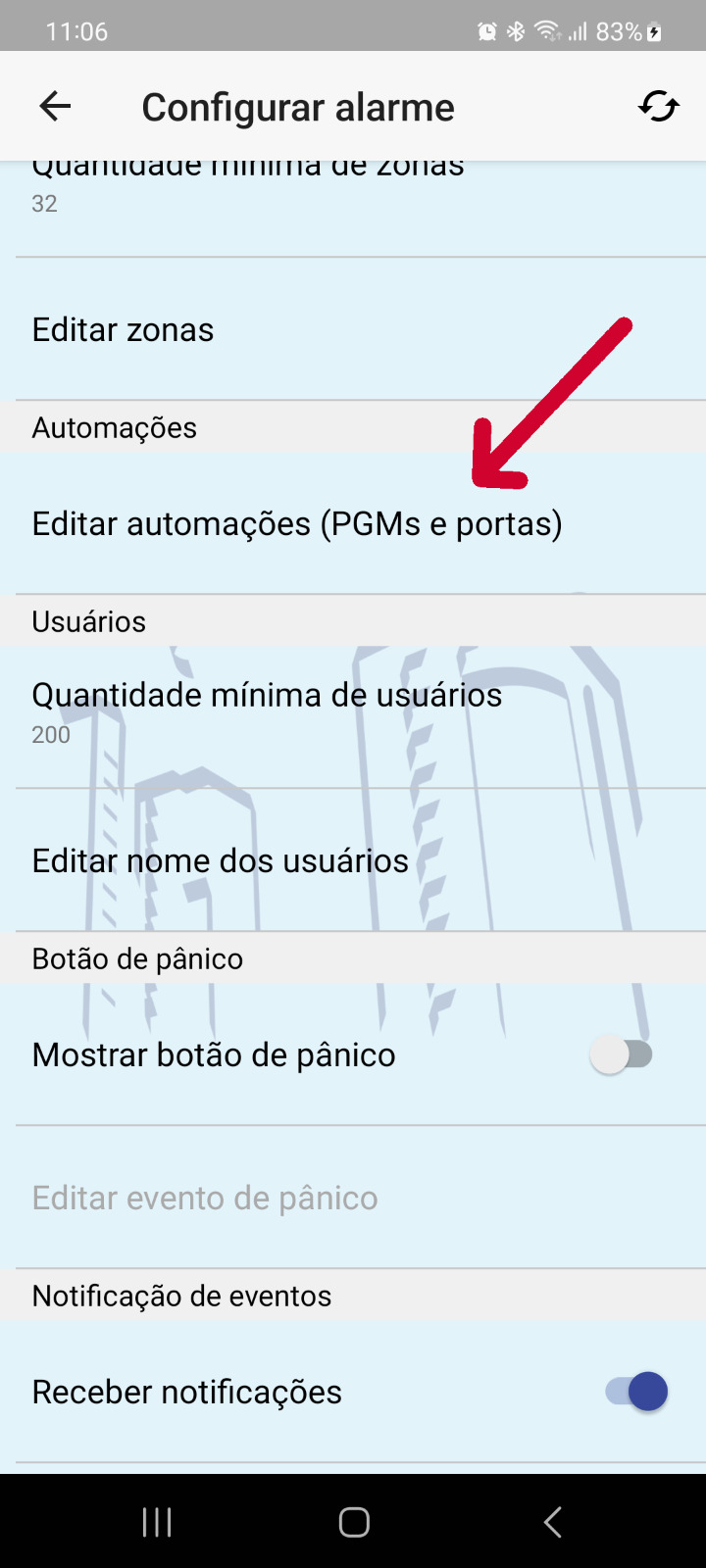

Com o aplicativo VIAWEB Mobile o usuário pode: armar/desarmar o alarme, acionar os portões gerando evento de acesso, ativar/desativar saídas de automação, gerar pânico silencioso.
Ao acionar um dos portões (por tag ou biometria, controle remoto ou aplicativo) o setor do portão é desarmado temporariamente, gerando eventos de acesso e desarme. O rearme ocorre automaticamente “por inércia” (após certo tempo sem detecção de movimento nos sensores do setor protegido).
Usuários específicos podem desativar o alarme sem rearme para execução de serviços na área protegida.

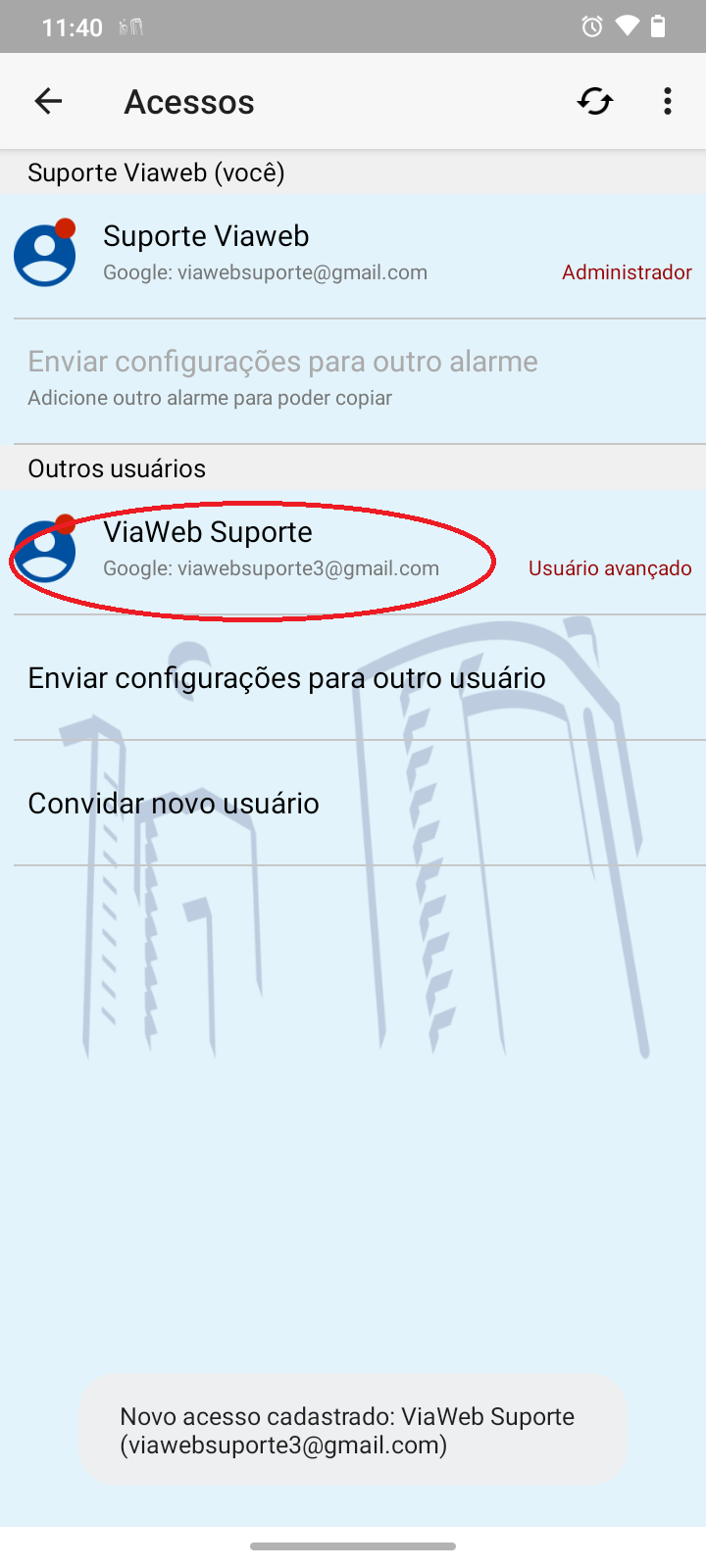

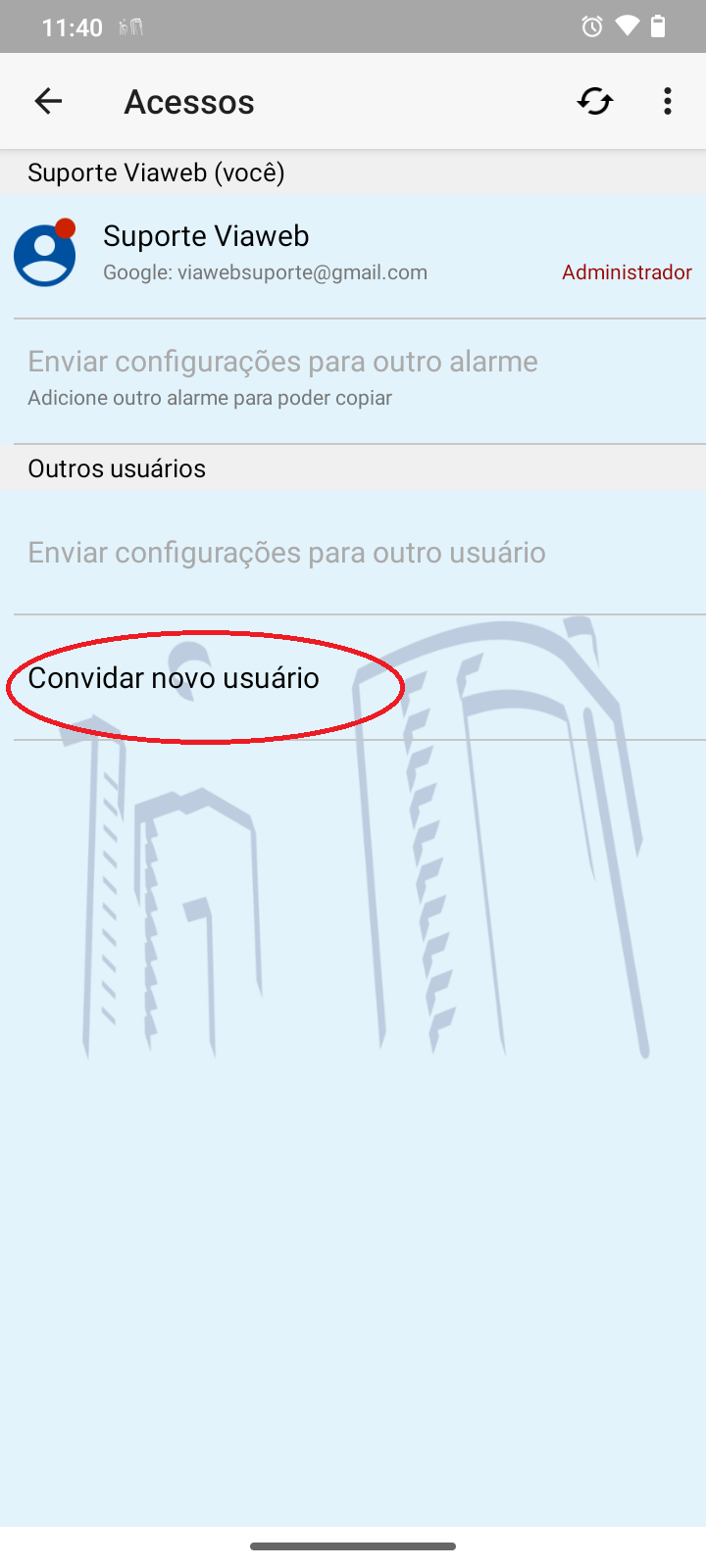

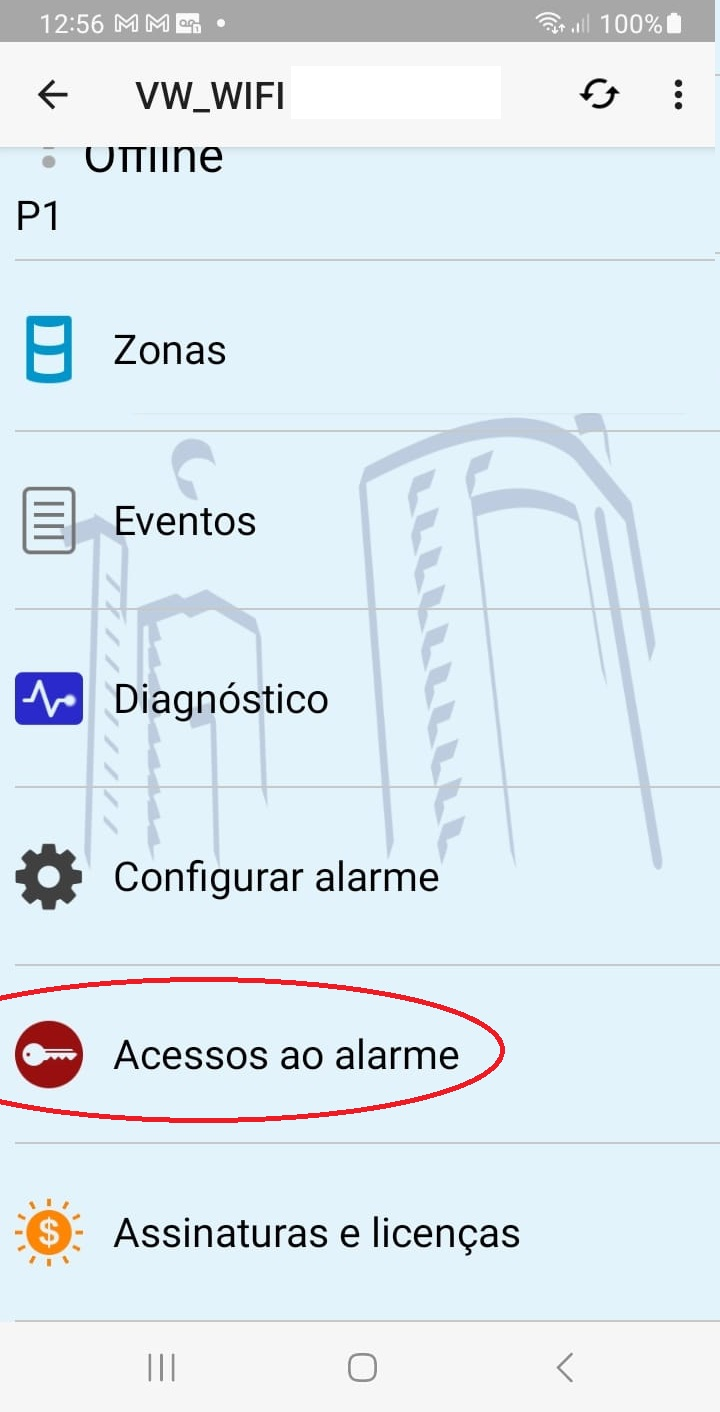

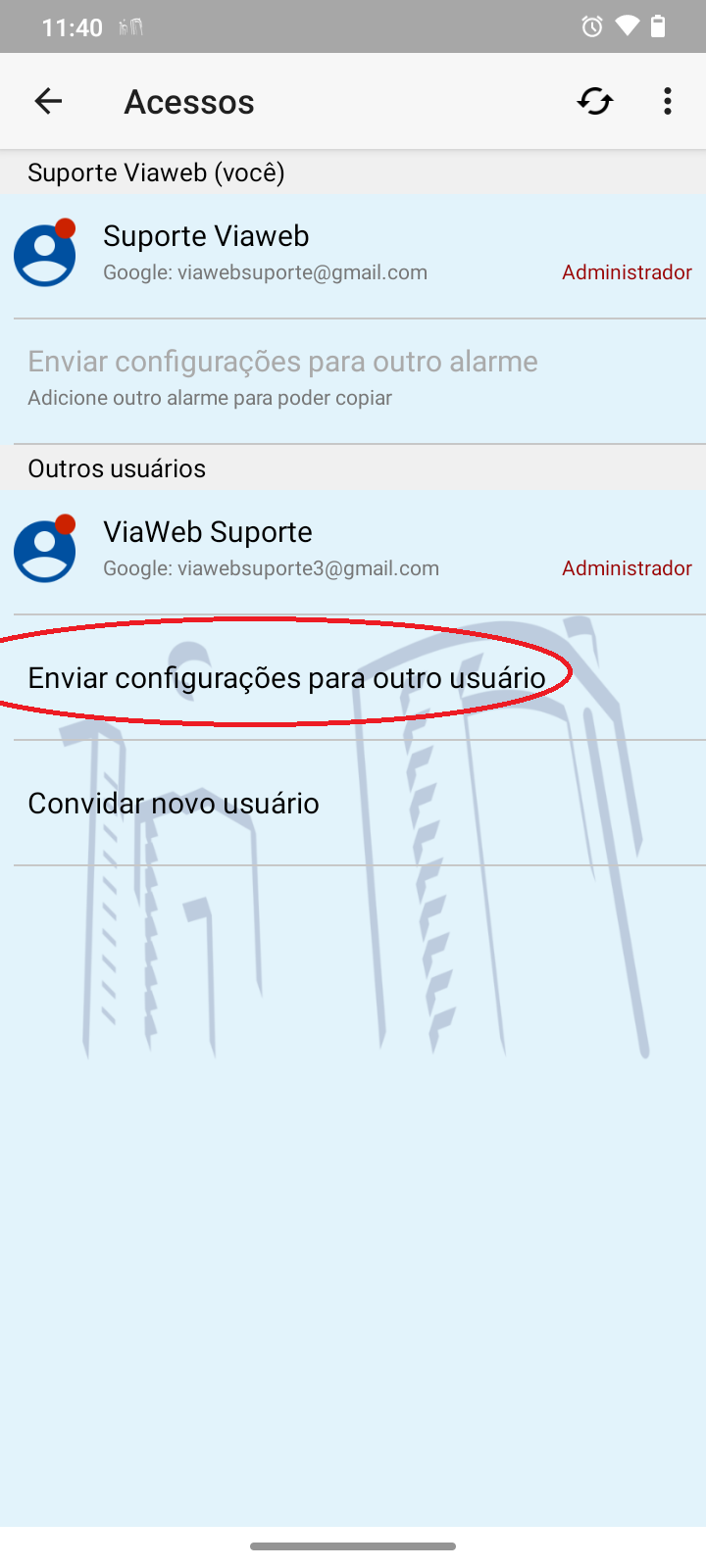

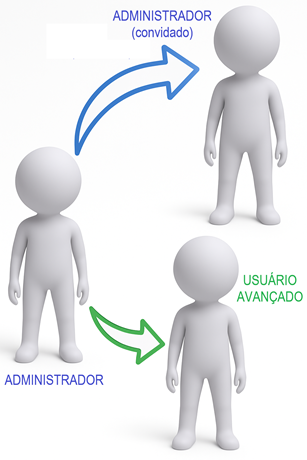

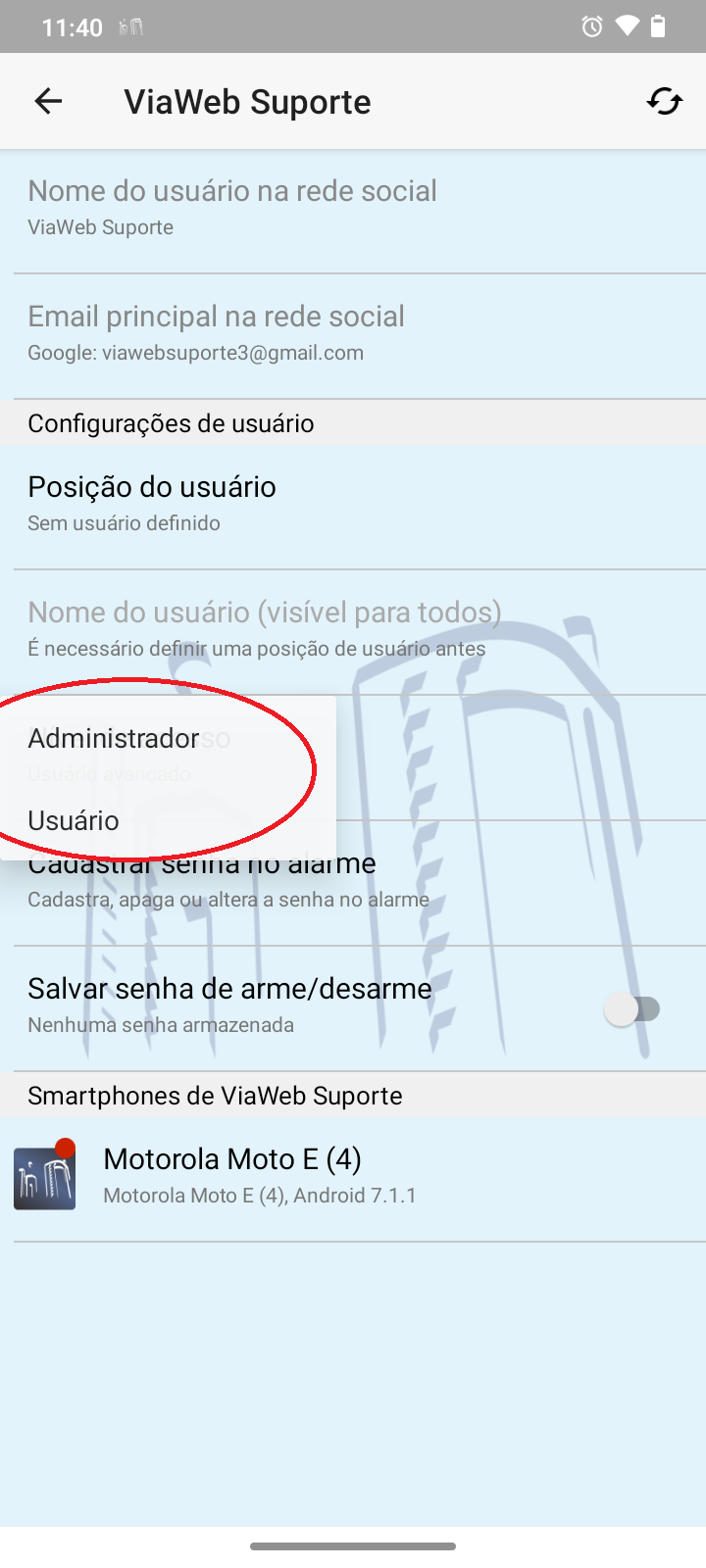

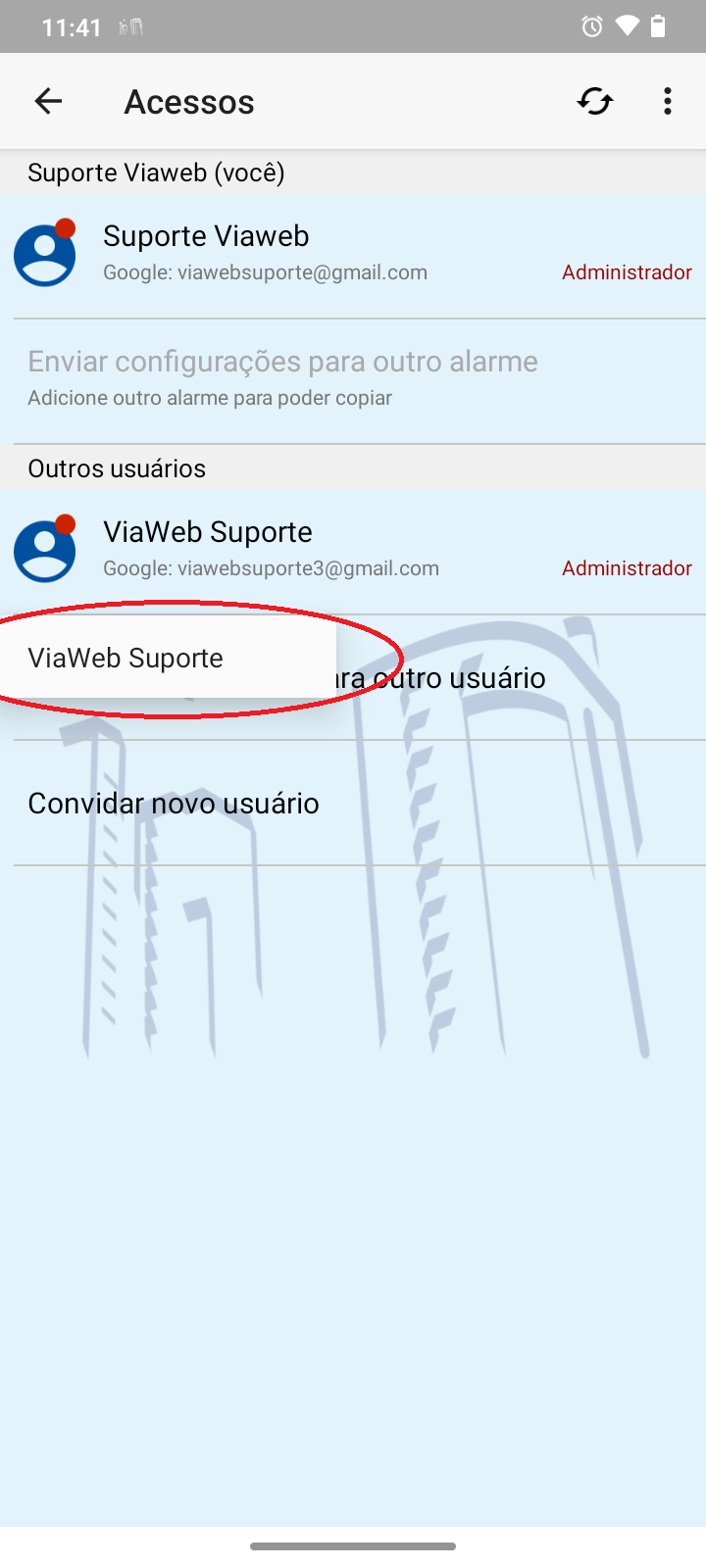

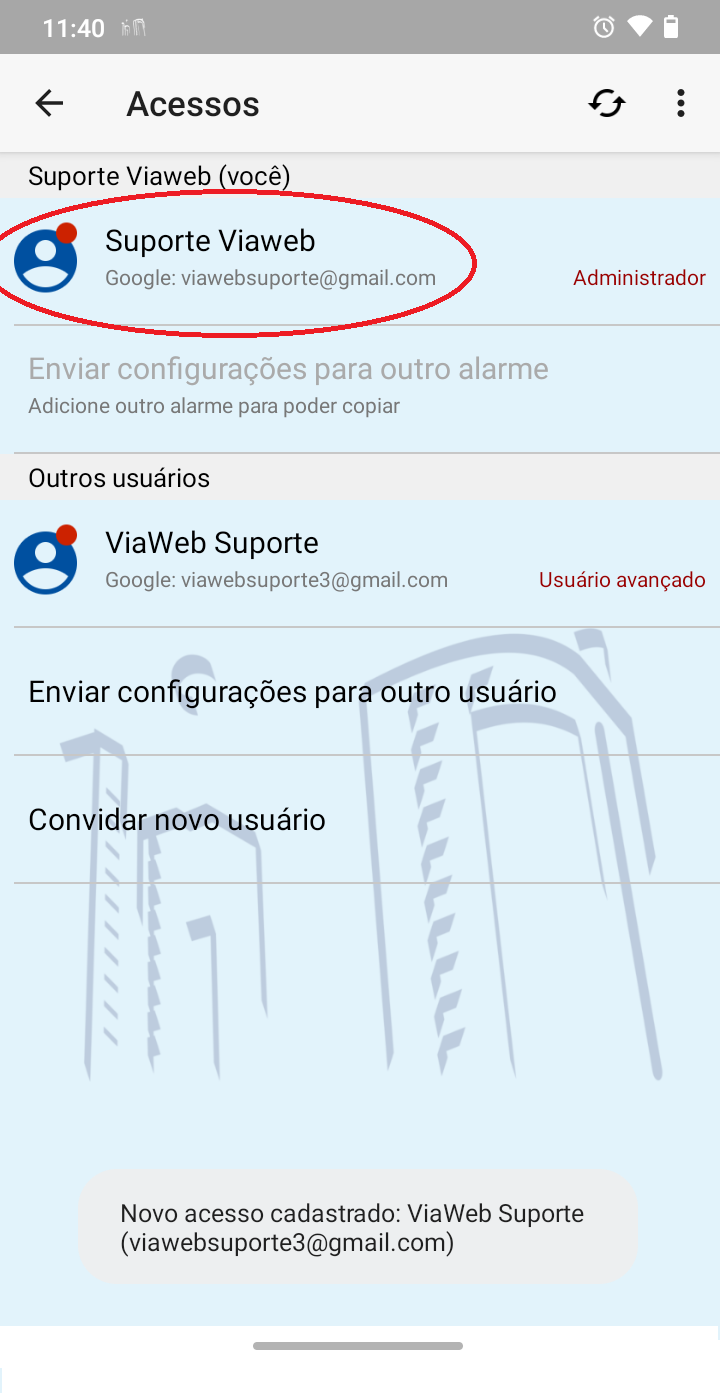

O administrador do aplicativo pode convidar usuários para operar o sistema, podendo “repassar” configuração padrão ao novo usuário habilitado. O administrador pode estabelecer as permissões dos usuários, de tal forma a evitar alterações indevidas nas configurações de uso do aplicativo.
Os eventos são enviados para até 10 smartphones (*) habilitados no sistema e para empresa de monitoramento, segundo o que estiver configurado no sistema.
Em caso de falta de energia elétrica a central de alarme continuará funcionando segundo a carga da bateria do sistema (os portões e eventuais automações dependerão de energia elétrica normal para funcionar).
Se for utilizado leitor de tags, as tags são cadastradas na CPE para os usuários que utilizem TAGs para acesso. Compatível com leitores WIEGAND (reconhecimento facial, biometria).
Os controles remotos são cadastrados na receptora PratiKa.
Os usuários das TAGs devem utilizar o controle remoto com cadastro correspondente. Exemplo: usuário da TAG 10 utilizará o controle remoto usuário 10.
O botão “power” do controle remoto não tem função (neste exemplo de configuração).
O botão “V” do controle remoto gera evento de pânico silencioso.
O botão “A” do controle remoto aciona o portão de veículos, desarma temporariamente a partição do alarme deste setor e envia evento de acesso informando o usuário.
O botão “B” do controle remoto aciona o portão de pedestres, desarma temporariamente a partição do alarme deste setor e envia evento de acesso informando o usuário.
Os eventos gerados pelo sistema ficam disponíveis para consulta através do aplicativo VIAWEB Mobile, na opção EVENTOS. Veja em dois exemplos os eventos gerados quando ocorrem acessos no portão de pedestres e de veículos.

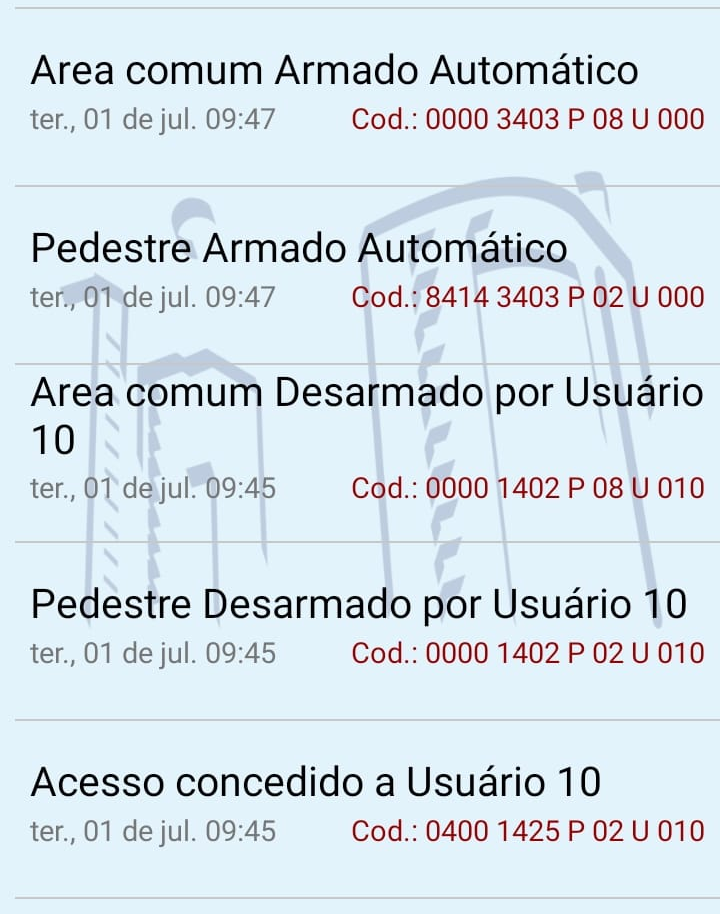

| Acesso no portão de pedestres (via tag ou outro leitor), desarme das partições, rearme automático |
 |

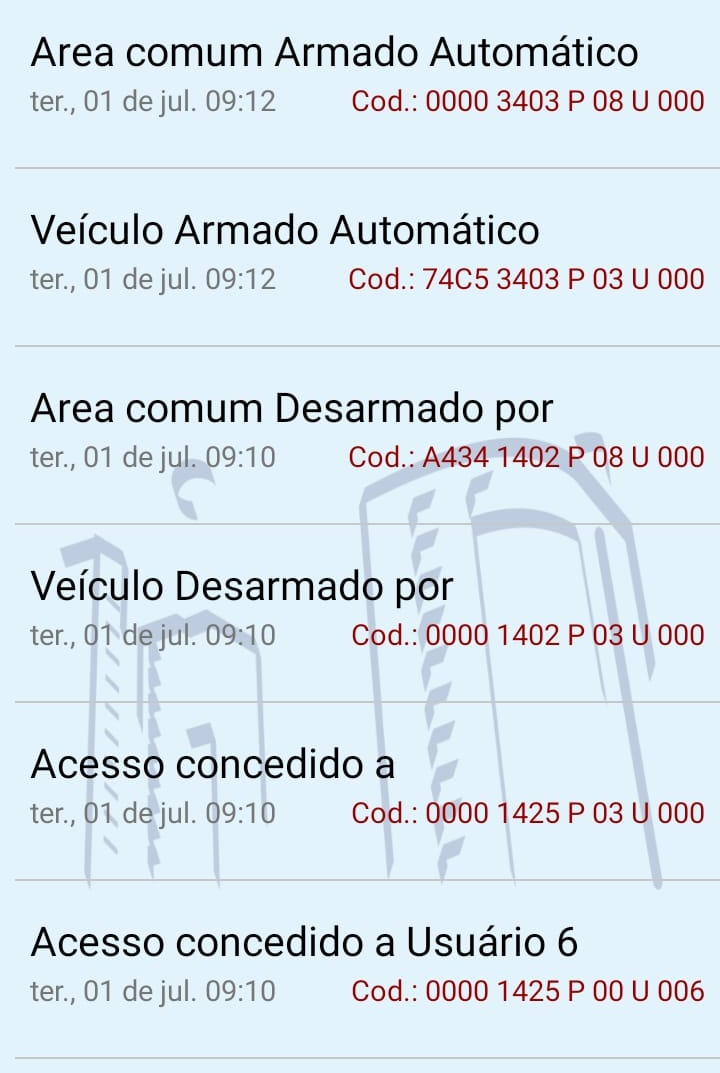

| Acesso no portão de veículos (via controle remoto), desarme das partições, rearme automático |
 |
* Ativação dos portões por aplicativo e envio de notificações requer compra da Licença Plus para a central de alarme. A compra é feita diretamente no aplicativo VIAWEB Mobile.
ATENÇÃO: a licença plus é grátis no primeiro ano, e alerta no aplicativo quando chegar a hora de renovar. Ative a "demonstração" quando ativar o VIAWEB Mobile no Smartphone do Administrador do sistema.

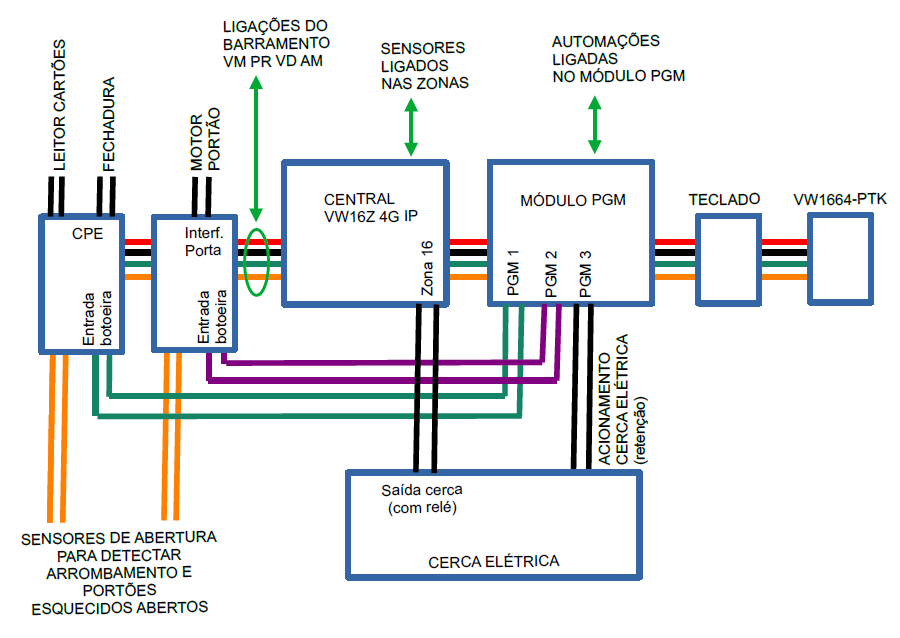

A figura a seguir mostra de forma unificada todas as ligações do sistema.
Faça as ligações conforme descrito a seguir.

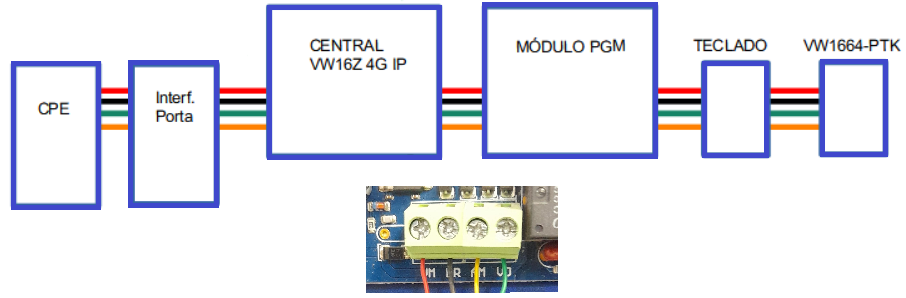

Ligue os equipamentos através do barramento de 4 fios: VM PR VD AM.
Quer aprender sobre os produtos VIAWEB? Toque no botão abaixo.

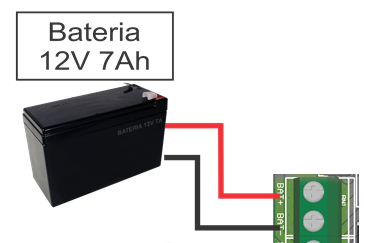

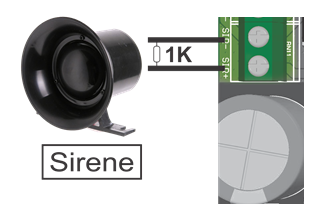

Ligue a bateria nos bornes BAT+ e BAT-, e a sirene nos bornes SIR+ e SIR-.

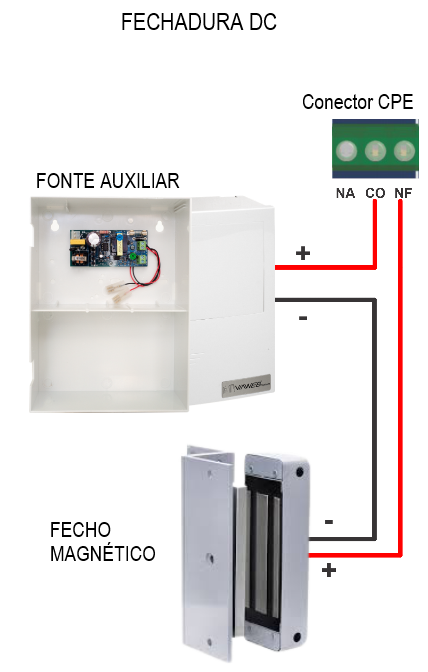

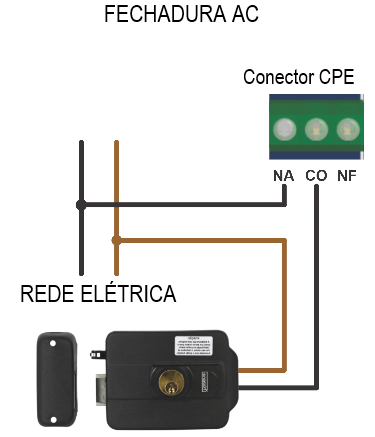

Ligue o relé da CPE na fechadura de acionamento do portão de pedestres. Veja exemplos para fechadura AC e DC.

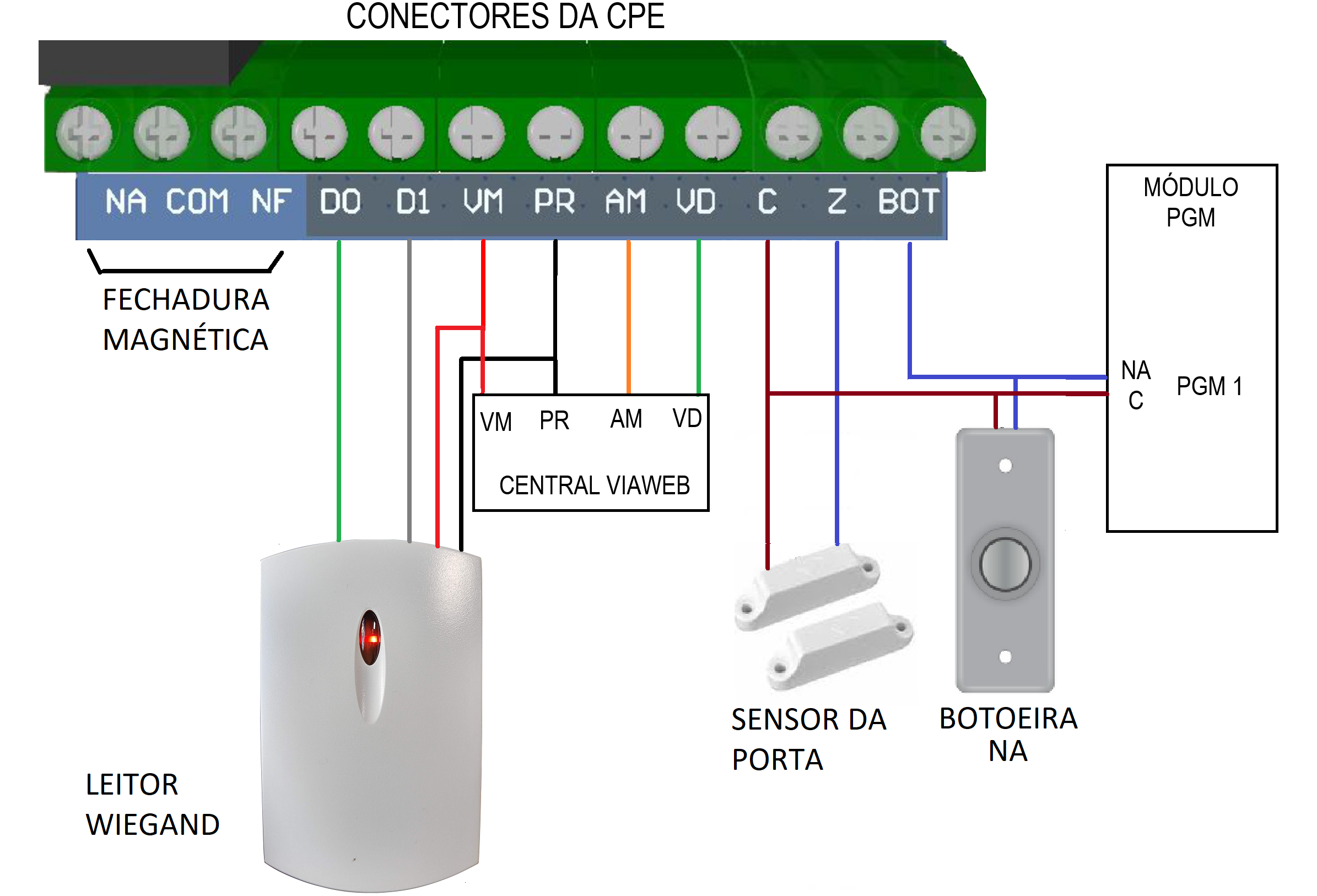

Ligações da CPE (portão de pedestres)

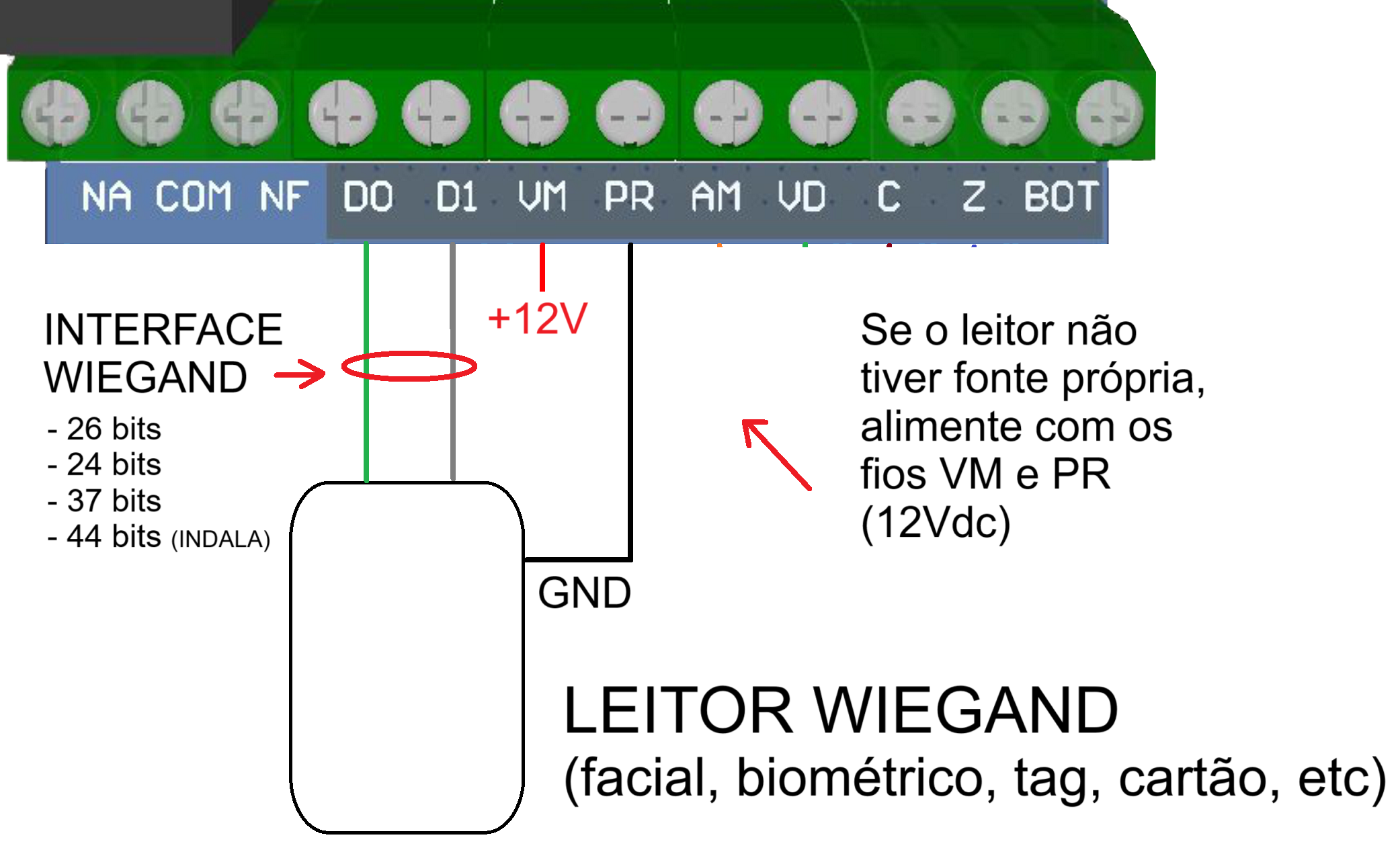

1. Ligue o leitor de cartões na entrada de leitor da CPE. Se o leitor tiver fonte própria ligue somente os fios D0, D1 e PR.
Para ligação do leitor Wiegand observe os seguintes cuidados.
| Distância máxima da CPE ou Inteface de Porta: 100m |
| Utilizar “par trançado” para D0 e D1 |
| Não passar o cabo próximo de fontes de interferência eletromagnética, como motores, reatores de lâmpadas, etc. |
| Aplicar cabo com bitola 22AWG ou superior |
2. Ligue a PGM1 do módulo de PGMs na entrada de botoeira da CPE.
3. Se for aplicada botoeira para acionamento do portão, deve ser ligada em paralelo na entrada de botoeira da CPE.
4. Ligue o sensor de abertura de portão na entrada de sensor da CPE.
Se aplicar outro tipo de leitor, veja abaixo como fazer a ligação.
Ligações da Interface de Porta (portão de veículos)
1. Ligue o relé da Interface de Porta no contato de botoeira do motor do portão.
2. Ligue a PGM2 do módulo de PGMs na entrada de botoeira da Interface de Porta.
3. Se for aplicada botoeira para acionamento do portão, deve ser ligada em paralelo na entrada de botoeira da Interface de Portas.
4. Ligue o sensor de abertura do portão de veículos na entrada de sensor da Interface de Porta.

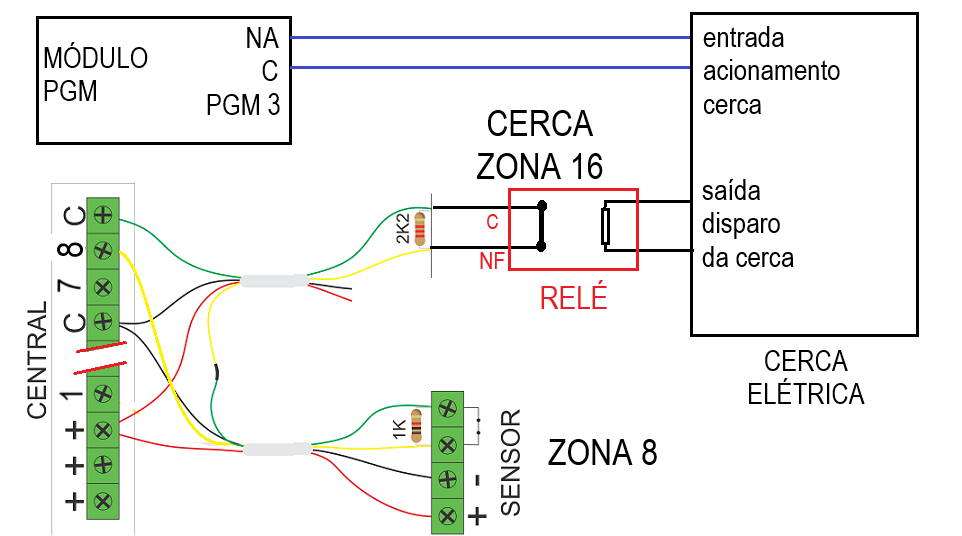

Se aplicar cerca elétrica, faça as ligações de acionamento e saída da cerca
1. Ligue a saída de estado da cerca elétrica (usando os contatos NF e C de um relé) na entrada 8 (zona 16, resistor 2K2).
2. Ligue a PGM3 do módulo de PGMs na entrada de controle da cerca elétrica.
Ligue os sensores nas entradas de zonas (já configuradas para zona dupla) conforme figura.

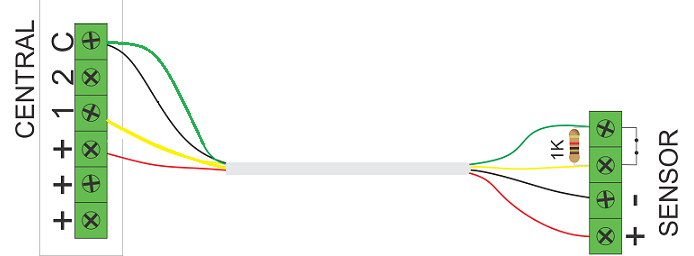

Se ligar sensores somente nas zonas de 1 a 8 (zonas baixas) utilize o esquema de ligação a seguir.
Ligue um sensor por borne de 1 a 8.

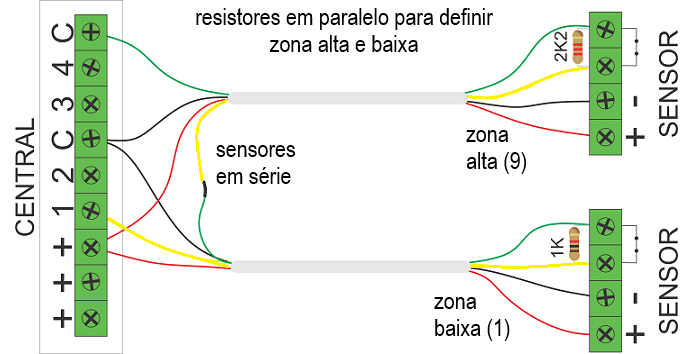

Se utilizar as zonas de 9 a 15, utilize o esquema de ligação a seguir.
O borne 1 será zonas 1 e 9, o borne 2 será zonas 2 e 10, e assim por diante.
Quer saber mais sobre ligação de sensores e programação de zonas? Toque no botão abaixo.
A programação do sistema pode ser realizada de duas formas.
Programação Automática: nesta opção a maioria das características é programda automaticamente, e algumas funções específicas da instalação são programadas manualmente (exemplo: número de conta, simcard).
Programação Passo a Passo: nesta opção as funções são programadas uma a uma nos produtos aplicados.
| Toque no botão abaixo para optar pela programação automática, e siga os passos complementares indicados. | |
| Use os botões abaixo para programar passo a passo cada um dos equipamentos do sistema. | |
# Programação automática
Com a programação automática apresentada a seguir
a maioria das características são configuradas automaticamente.
Apenas algumas funções específicas da instalação devem ser programadas para
complementar a configuração do sistema.
| A programação automática está disponível para as centrais e versões abaixo. | |
| MODELO | VERSÃO |
| VW16Z 4G | 7.30 |
| VW16Z 4G IP | 7.30 |
| VW16Z IP | 7.30 |
| VW DIN | 3.30 |
| VW8Z IP RF | 3.30 |
IMPORTANTE
Observe os alertas a seguir quando usar a programação automática.
(1) Todos os equipamentos devem estar ligados na central e alimentados, do contrário a programação no equipamento com falha de comunicação não será
executada.
(2) Após programar a função 077 aguarde 5 minutos para voltar a acessar a programação da central.
Este tempo é necessário para que todas as funções sejam programadas.
| Programe a função 077 com o valor deste atalho Ao programar a função 077 as rotinas de programação automática serão executadas | |
| FUNÇÃO | VALOR DESTE ATALHO |
| 077 | 200 |
| Características gerais programadas automaticamente |
| Monitoramento sequencia 1 via 4G |
| Nuvem sequencia 2 via 4G |
| Pulso na PGM3 do módulo PGM para ativar/destivar cerca elétrica |
| PGM4 do módulo PGM acionada das 18h às 6h |
| PGM5 do módulo PGM acionada por 5 minutos das 18h às 6h quando abre portão de pedestre |
| PGM6 do módulo PGM acionada por 5 minutos das 18h às 6h quando abre portão de veículos |
Depois da programação automática faça a programação das funções específicas para esta instalação, descritas a seguir.
| Programe os dados para monitoramento |
| 023 = N° da conta |
| 026 = Porta TCP do servidor (padrão 01733) |
| Programe a função 034 ou 029 (não programe as duas) |
| 034 = IP da empresa de monitoramento (se for ip fixo) |
| 029 = endereço da empresa de monitoramento (se for endereço DDNS) |
| Programe as contas das partições do alarme |
| 066 = N° da conta (Portaria) - Partição 1 |
| 067 = N° da conta (Portão Pedestres) - Partição 2 |
| 068 = N° da conta (Portão Veículos) - Partição 3 |
| 069 = N° da conta (Salão de festas) - Partição 4 |
| 072 = N° da conta (Cerca Elétrica) - Partição 7 |
| 073 = N° da conta (Área comum) - Partição 8 |
IMPORTANTE
NÃO INSERIR OU RETIRAR SIMCARD COM A CENTRAL LIGADA.
| Programe os chips (simcard) | ||
| Informação | Simcard 1 (função) | Simcard 2 (função) |
| pin do chip | 041 | 541 |
| apn do chip | 042 | 542 |
| usuário do chip | 043 | 543 |
| senha do chip | 044 | 544 |
| Função 037 = (apns pré programadas para simcard 1, se for um chip pré pago ou a apn estiver nas opções da função 037, não é necessário programar a 041, 042, 043 e 044) | ||
| Função 038 = (apns pré programadas para simcard 2, se for um chip pré pago ou a apn estiver nas opções da função 038, não é necessário programar a 541, 542, 543 e 544) | ||
| Cadastre as senhas de usuários |
| Passos para cadastrar senhas dos usuários com o teclado 128 plus |
| ENTER + senha do usuário mestre (padrão de fábrica 1515) |
| ▲ ▼ (achar 'Cadastrar Senhas' no menu) + ENTER |
| Digitar número do usuário (a partir de 003 até 064 para senhas salvas na central). Para senhas de 065 a 128 programar no Teclado 128 plus. |
| Digitar nova senha com 4 dígitos (nnnn) |
| Toque no botão abaixo para ver mais informações sobre cadastrar / apagar senhas com o teclado 128 plus. |
IMPORTANTE
As senhas devem ser cadastradas com a CPE já conectada via barramento na central de alarme.

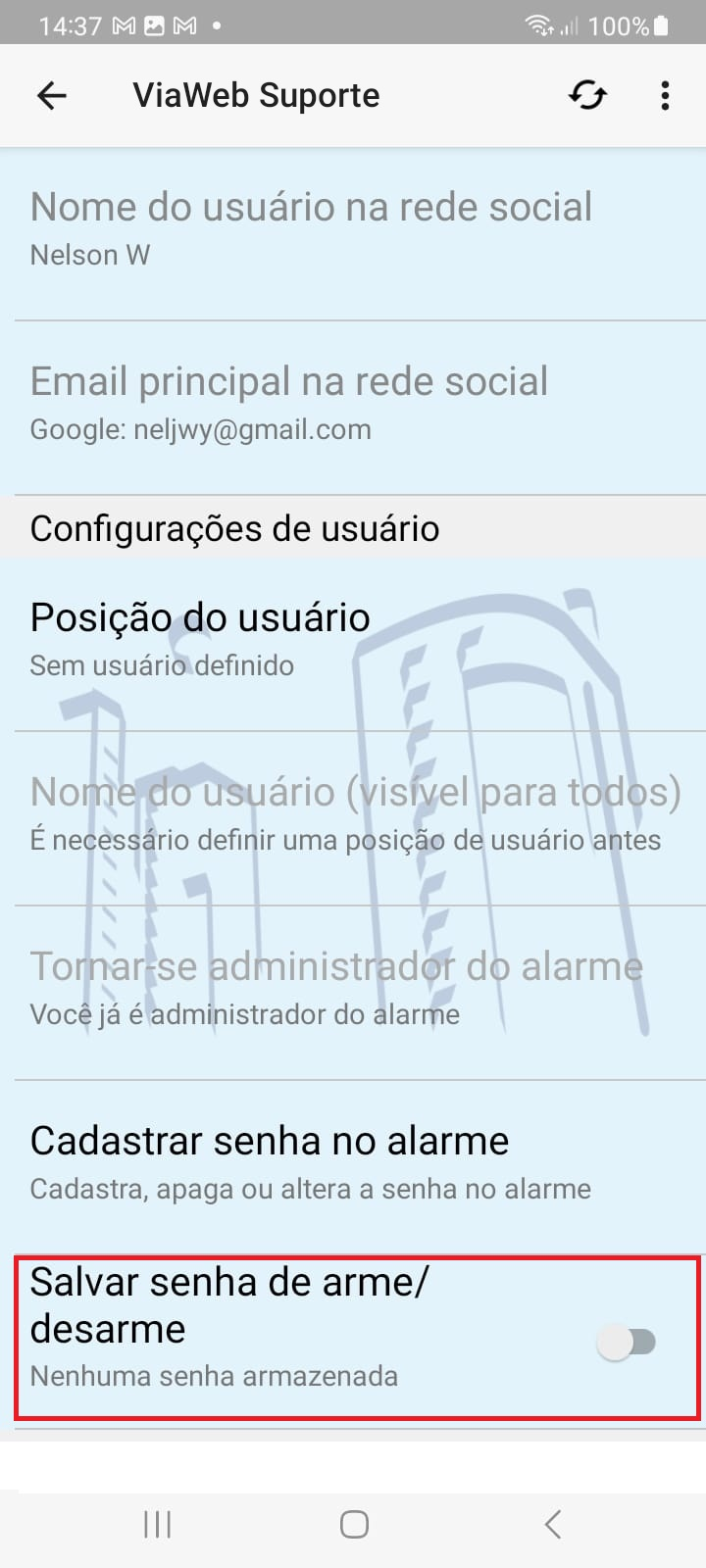

As senhas também podem ser cadastradas através do aplicativo VIAWEB Mobile. Veja como mais à frente na seção sobre a ativação do aplicativo.
| Exemplo de distribuição das senhas para os usuários do sistema | |||
| Perfil Usuário |
Usuário Senha |
TAG | Controle Remoto |
| Administrador técnico 1 | 01 | x | x |
| Administrador técnico 2 | 02 | x | x |
| Síndico 1 | 03 | 03 | 03 |
| Síndico 2 | 04 | 04 | 04 |
| "Auxiliar" de 1 a 4 desarmam partições 2 e 3 sem rearme automático para permitir serviços na área de entrada. | |||
| Auxiliar 1 | 05 | 05 | 05 |
| Auxiliar 2 | 06 | 06 | 06 |
| Auxiliar 3 | 07 | 07 | 07 |
| Auxiliar 4 | 08 | 08 | 08 |
| Auxiliar 5 | 09 | 09 | 09 |
| "Usuários" de 10 a 64 são usuários comuns do sistema. | |||
| Usuário 10 | 10 | 10 | 10 |
| Programe as partições que cada usuário poderá armar/desarmar |
| Entre na programação da central ou teclado, onde estiver salva a senha do usuário. |
| Programe a partição para cada usuário. |
| Funções de 222 a 285 para programar as partições dos usuários 001 a 064. |
| Relembre abaixo como as partições estão disbribuídas neste exemplo. |
| Partição 1 | Portaria |
| Partição 2 | Portão pedestres |
| Partição 3 | Portão veículos |
| Partição 4 | Salão de festas |
| Partição 5 | livre |
| Partição 6 | livre |
| Partição 7 | Cerca elétrica |
| Partição 8 | Área comum |
| Cadastre tags ou cartões na CPE |
| Para entrar na programação da CPE digite ENTER + senha de programação + ENTER + INF + 201 |
| Acessar as funções de cadastramento de 5003 a 5997. Exemplo para usuário 03: |
| 5003 = 00000000 (quando o valor da função está zerado, posição está livre) |
| Passe a tag ou cartão no leitor. O código lido aparece na função. |
| ENTER para salvar. |
| Repita o procedimento para cadastramento das demais tags/cartões utilizando as funções seguintes: 5004, 5005, etc. |
| Se utilizar leitor biométrico ou facial siga os passos abaixo |
| Realize o cadastramento da biometria ou face no leitor. |
| Com o sistema desligado, conecte o leitor na CPE conforme instruções deste guia. Ligue o sistema. |
| Para cada registro salvo no leitor deve ser feito o cadastro na CPE. Exemplo para usuário 03: |
| 5003 = 00000000 (quando o valor da função está zerado, posição está livre) |
| Faça a leitura da biometria ou face no leitor. O código deste usuário aparece na função da CPE. |
| ENTER para salvar. |
| Repita o procedimento para cadastramento dos demais registros salvos no leitor utilizando as funções seguintes: 5004, 5005, etc. |
IMPORTANTE
Após esses passos o sistema está configurado.
Caso queira revisar os detalhes da programação geral realizada, volte ao menu das configurações e acesse as etapas do passo a passo para saber todas
as funções e valores que são programados na central e nos periféricos.
Ou avance para a configuração do aplicativo VIAWEB Mobile.
Use os botões abaixo.
# Cerca Elétrica
Se for instalada cerca elétrica, verifique se a cerca opera por retenção ou por pulso, e escolha a
configuração adequada da PGM3 (descrita na sessão de configurações de PGMs mais à frente).
Neste exemplo a PGM utilizada para acionar a cerca segue a partição 7. Para ativar / desativar a partição 7 deve ser usado o teclado ou o aplicativo.
No teclado o procedimento é: 7 + SYS + senha.
# Programação na Central (para modelos VW16Z 4G IP ou VW16Z 4G)
Para entrar na programação da central digite ENTER + senha de programação + ENTER
| Desativar a sirene e bip de sirene |
| 213 = apagar todos os números (nenhuma partição dispara a sirene) |
| 216 = apagar todos os números (nenhuma partição faz bip de sirene) |
| 082 = apagar todos os números (nenhum problema dispara a sirene) |
| A configuração da sirene poderá ser ajustada posteriormente conforme escolha dos condôminos. |
| Se a central for monitorada por Empresa de Monitoramento, comunicação por IP e / ou 4G |
| Se comunicação for somente 4G 001 = 0100 + ENTER |
| Se comunicação for IP e backup 4G 001 = 510100 + ENTER |
| 023 = N° da conta |
| 026 = Porta TCP do servidor (padrão 01733) |
| Programe a função 034 ou 029 (não programe as duas) |
| 034 = IP da empresa de monitoramento (se for ip fixo) |
| 029 = endereço da empresa de monitoramento (se for endereço DDNS) |
| Central online na nuvem VIAWEB para poder usar o aplicativo VIAWEB MOBILE, comunicaçao por IP e / ou 4G |
| Se comunicação for somente 4G 002 = 0200 + ENTER |
| Se comunicação for IP e backup 4G 002 = 520200 + ENTER |
| 024 = 0001 |
| 027 = 01733 |
| 030 = viawebmobile.com◄┘ |
| Use a tecla zero para selecionar o caractere “◄┘” ENTER para salvar Tecla SIS seleciona numérico, minúsculo ou maiúsculo Tecla 1 para inserir o “ . ” (ponto) |
| Contas das partições do alarme |
| 066 = N° da conta (Portaria) - Partição 1 |
| 067 = N° da conta (Portão Pedestres) - Partição 2 |
| 068 = N° da conta (Portão Veículos) - Partição 3 |
| 069 = N° da conta (Salão de festas) - Partição 4 |
| 072 = N° da conta (Cerca Elétrica) - Partição 7 |
| 073 = N° da conta (Área comum) - Partição 8 |
IMPORTANTE
NÃO INSERIR OU RETIRAR SIMCARD COM O MÓDULO LIGADO.
| Programações dos chips (simcard) | ||
| Informação | Simcard 1 (função) | Simcard 2 (função) |
| pin do chip | 041 | 541 |
| apn do chip | 042 | 542 |
| usuário do chip | 043 | 543 |
| senha do chip | 044 | 544 |
| Função 037 = (apns pré programadas para simcard 1, se for um chip pré pago ou a apn estiver nas opções da função 037, não é necessário programar a 041, 042, 043 e 044) | ||
| Função 038 = (apns pré programadas para simcard 2, se for um chip pré pago ou a apn estiver nas opções da função 038, não é necessário programar a 541, 542, 543 e 544) | ||
Veja programações padrão para SIMCARD.
Funções 037 e 038
IMPORTANTE
Quando usar programação padrão, não use as funções acima. Elas são automaticamente preenchidas.
| Programando sistema como particionado |
| 204 = apenas o 1 habilitado (sistema particionado) |
| Definindo portaria Partição 1 com zonas 1 e 2 |
| 171 = 1 (zona 1 fica na partição 1) |
| 172 = 1 (zona 2 fica na partição 1) |
| Definindo portão de pedestres Partição 2 com zonas 3 e 4 |
| 173 = 2 (zona 3 fica na partição 2) |
| 174 = 2 (zona 4 fica na partição 2) |
| Definindo a partição do portão de veículos (zonas 5 e 6) | |
| Na partição 2 (mesma partição do portão de pedestres) | Na partição 3 |
| 175 = 2 (zona 5 na partição 2) | 175 = 3 (zona 5 na partição 3) |
| 176 = 2 (zona 6 na partição 2) | 176 = 3 (zona 6 na partição 3) |
| Definindo salão de festas Partição 4 com zonas 7 e 8 |
| 177 = 4 (zona 7 fica na partição 4) |
| 178 = 4 (zona 8 fica na partição 4) |
| Definindo cerca elétrica Partição 7 com zona 16 |
| 186 = 7 (zona 16 fica na partição 7) |
| Programando auto-ativa por inércia (tempo que os portões ficam liberados) |
| Partição 2 - portão de pedestres (ou os dois portões) |
| 140 = 001 ( 1 minuto de inercia, tempo que o portão de pedestres aceita ficar aberto até 254 minutos ) |
| 168 = somente o 8 habilitado (funciona 24h por dia) |
| Partição 3 - portão de veículos (se usar a partição 3) |
| 141 = 001 ( 1 minuto de inercia, tempo que o portão de pedestres aceita ficar aberto até 254 minutos ) |
| 169 = somente o 8 habilitado (funciona 24h por dia) |
| Observação: 1 minuto é o menor tempo possível para auto ativa por inércia. |
| Programando Partições que estão vinculadas à área comum. A área comum (partição 8) é uma área (partição) que somente “arma” se todas as partições vinculadas estiverem armadas. Se desarmada uma das partições selecionadas, a partição comum também desarma. Neste exemplo as partições vinculadas são dos portões de pedestres e veículos (partições 2 e 3). 203 = _ 2 3 _ _ _ _ _ Deixar habilitado os números correspondentes de 1 a 7 das parições que farão parte da área comum. |
| Se quiser que uma senha "desabilite" o auto ativa para manutenções ou mudanças, desarmar com a senha dos usuários 5, 6, 7 ou 8 no teclado ou no app |
| Neste exemplo os usuários 5, 6, 7 e 8 são programados no grupo 2, que terá esta característica |
| 605 = 2 (usuário 5 no grupo de usuários 2) |
| 606 = 2 (usuário 6 no grupo de usuários 2) |
| 607 = 2 (usuário 7 no grupo de usuários 2) |
| 608 = 2 (usuário 8 no grupo de usuários 2) |
| 399 = habilitar 2 (alarme não “auto ativa” após usuários do grupo 2 desarmarem o alarme) |
| 226 = 1, 2, 3 e 4 habilitados (usuário 5 consegue armar/desarmar partições de 1 a 4) |
| 227 = 1, 2, 3 e 4 habilitados (usuário 6 consegue armar/desarmar partições de 1 a 4) |
| 228 = 1, 2, 3 e 4 habilitados (usuário 7 consegue armar/desarmar partições de 1 a 4) |
| 229 = 1, 2, 3 e 4 habilitados (usuário 8 consegue armar/desarmar partições de 1 a 4) |
| Cadastramento das senhas de usuários |
| Passos para cadastrar senhas dos usuários com o teclado 128 plus |
| ENTER + senha do usuário mestre (padrão de fábrica 1515) |
| ▲ ▼ (achar 'Cadastrar Senhas' no menu) + ENTER |
| Digitar número do usuário (a partir de 003 até 064 para senhas salvas na central). Para senhas de 065 a 128 programar no Teclado 128 plus. |
| Digitar nova senha com 4 dígitos (nnnn) |
| Toque no botão abaixo para ver mais informações sobre cadastrar / apagar senhas com o teclado 128 plus. |
IMPORTANTE
As senhas devem ser cadastradas com a CPE já conectada via barramento na central de alarme.
As senhas também podem ser cadastradas através do aplicativo VIAWEB Mobile. Veja como mais à frente na seção sobre a ativação do aplicativo.
| Exemplo de distribuição das senhas para os usuários do sistema | |||
| Perfil Usuário |
Usuário Senha |
TAG | Controle Remoto |
| Administrador técnico 1 | 01 | x | x |
| Administrador técnico 2 | 02 | x | x |
| Síndico 1 | 03 | 03 | 03 |
| Síndico 2 | 04 | 04 | 04 |
| "Auxiliar" de 1 a 4 desarmam partições 2 e 3 sem rearme automático para permitir serviços na área de entrada. | |||
| Auxiliar 1 | 05 | 05 | 05 |
| Auxiliar 2 | 06 | 06 | 06 |
| Auxiliar 3 | 07 | 07 | 07 |
| Auxiliar 4 | 08 | 08 | 08 |
| Auxiliar 5 | 09 | 09 | 09 |
| "Usuários" de 10 a 64 são usuários comuns do sistema. | |||
| Usuário 10 | 10 | 10 | 10 |
| Programe as partições que cada usuário poderá armar/desarmar |
| Entre na programação da central ou teclado, onde estiver salva a senha do usuário. |
| Programe a partição para cada usuário. |
| Funções de 222 a 285 para programar as partições dos usuários 001 a 064. |
| Relembre abaixo como as partições estão disbribuídas neste exemplo. |
| Partição 1 | Portaria |
| Partição 2 | Portão pedestres |
| Partição 3 | Portão veículos |
| Partição 4 | Salão de festas |
| Partição 5 | livre |
| Partição 6 | livre |
| Partição 7 | Cerca elétrica |
| Partição 8 | Área comum |
| Programe o teclado para acessar todas as partições |
| Entre na programação do teclado: ENTER + senha + ENTER + INF + 032 |
| Função 128 APAGAR números de 1 a 8 |
| Com essa programação o usuário deve informar as partições quando for armar ou desarmar. Exemplo para operar a partição 2 no teclado: 2 + SYS + senha |
| Função 129 ativar números de 1 a 8 (partições que o teclado informa no display e leds) |
Neste exemplo o teclado não está programado para abrir portão.
# CPE – Controladora de Portaria Eletrônica
IMPORTANTE
As senhas devem ser cadastrada com a CPE já conectada via barramento na central de alarme.
Caso a CPE esteja sendo instalada em um sistema existente com as senhas já cadastradas, deverá ser realizado o recadastramento das senhas dos usuários após ligar a CPE no sistema.
Para entrar na programação da CPE digite ENTER + senha de programação + ENTER + INF + 201
| Cadastramento de tags ou cartões na CPE |
| Acessar as funções de cadastramento de 5003 a 5997. Exemplo para usuário 03: |
| 5003 = 00000000 (quando o valor da função está zerado, posição está livre) |
| Passe a tag ou cartão no leitor. O código lido aparece na função. |
| ENTER para salvar. |
| Repita o procedimento para cadastramento das demais tags/cartões utilizando as funções seguintes: 5004, 5005, etc. |
| Utilização de leitor biométrico ou facial. |
| Realize o cadastramento da biometria ou face no leitor. |
| Com o sistema desligado, conecte o leitor na CPE conforme instruções deste guia. Ligue o sistema. |
| Para cada registro salvo no leitor deve ser feito o cadastro na CPE. Exemplo para usuário 03: |
| 5003 = 00000000 (quando o valor da função está zerado, posição está livre) |
| Faça a leitura da biometria ou face no leitor. O código deste usuário aparece na função da CPE. |
| ENTER para salvar. |
| Repita o procedimento para cadastramento dos demais registros salvos no leitor utilizando as funções seguintes: 5004, 5005, etc. |
| Zonas da CPE ficam nas partições do portão de pedestres e de veículos |
| 171 = 2 (desarme dessa porta e sensor ficam na partição 2) |
| 172 = 3 (desarme dessa porta e sensor ficam na partição 3) |
| 091 = _ _ _ _ _ _ _ _ (apagar todos os números para ativar a zona) |
| 092 = _ _ _ _ _ _ _ _ (apagar todos os números para ativar a zona) |
| Liberar senhas para acionar os portões |
| 3131 = 001 (as senhas tem acesso para liberar o portão de pedestres) |
| 3132 = 001 (as senhas tem acesso para liberar o portão de veículos) |
| Comando enviado por tag ou senha desativa os portões e libera as portas |
| 7081 = 005 (tempo do pulso do portão de pedestres em segundos até 254) |
| 7082 = 002 (tempo do pulso do portão de veículos em segundos até 254) |
| Comando enviado por tag ou senha desativa as partições |
| 7145 = _ _ 3 _ _ _ _ _ somente o 3 habilitado (comando enviado para CPE desarma partição) |
| 7146 = _ _ 3 _ _ _ _ _ somente o 3 habilitado (comando enviado para INTERFACE desarma partição) |
# Receptora VW1664-PTK
Toque no botão para ver como cadastrar os controles remotos.
Veja abaixo como funcionarão os controles remotos, e as alterações que podem ser feitas em seu funcionamento.
As programações para os controles remotos são feitas na PratiKa.
Para entrar na programação da PratiKa digite ENTER + senha de programação + ENTER + INF + 008.
| Botão POWER |
| O botão POWER já vem de fábrica para ter acesso na partição 1. |
| Neste exemplo o botão POWER será "desativado". Não arma/desarma partições. |
| 325 = 1 x x x x x x x x Ativar o 1 Controles do grupo 1 - Power desativado |
| Botão V pânico |
| O botão V já vem de fábrica para mandar pânico. |
| Se quiser desabilitar o pânico no V, na função 328 HABILITAR 1 |
| Botão A aciona portão de veículos e envia evento de acesso |
| Neste exemplo, ao acionar o portão a partição também será desarmada pela CPE |
| Agenda 1 da PratiKa |
| 384 = 310001 (condição 1 botão A acionado) |
| 830 = 2 (agenda 1 acionar PGM) |
| 286 = 10 (agenda 1 aciona quando a 384 for satisfeita) |
| 864 = 0002 (agenda 1 PGM2, portão de veículos) |
| 665 = 0002 (agenda 1 pulso de 2 segundos na PGM) |
| 831 = 3 (agenda 2 envia evento) |
| 287 = 10 (agenda 2 aciona quando a 384 for satisfeita) |
| 865 = 1425 (agenda 2 envia evento de porta aberta) |
| Botão B aciona portão pedestres e envia evento de acesso |
| Neste exemplo, ao acionar o portão a partição também será desarmada pela CPE |
| Agenda 3 da PratiKa |
| 385 = 320001 (condição 2 botão B acionado) |
| 832 = 2 (agenda 3 acionar PGM) |
| 288 = 20 (agenda 3 aciona quando a 385 for satisfeita) |
| 866 = 0001 (agenda 3 PGM1, portão de pedestres) |
| 667 = 0002 (agenda 3 pulso de 2 segundos na PGM) |
| 833 = 3 (agenda 4 envia evento) |
| 289 = 20 (agenda 4 aciona quando a 385 for satisfeita) |
| 867 = 1425 (agenda 4 envia evento de porta aberta) |
# Módulo PGM de automação
Para entrar na programação do módulo PGM de automação digite ENTER + senha de programação + ENTER + INF + 058
| Programar as PGMs do módulo PGM de automação para iniciarem na PGM1 e ir até a PGM8 |
| 085 = 001 (PGM do módulo começa na 001 e vai até a 008) |
| IMPORTANTE: neste exemplo de sistema as 2 PGMs da central NÃO estão sendo usadas. |
| Para acionar a cerca elétrica por PULSO |
| Programar a PGM 3 para pulso de 2 segundos quando a partição 8 é armada ou desarmada: |
| Agenda 1 do módulo PGM |
| 384 = 110040 (condição 1 partição 7 armada) |
| 830 = 2 (acionar PGM) |
| 286 = 10 (aciona quando a 384 for satisfeita) |
| 864 = 0003 (PGM3, cerca elétrica) |
| 665 = 0002 (tempo de acionamento, 2 segundos) |
| Agenda 5 do módulo PGM |
| 388 = 910040 (condição 5 partição 7 armada) |
| 834 = 2 (agenda 5 acionar PGM) |
| 290 = 50 (agenda 5 aciona quando a 388 for satisfeita) |
| 868 = 0003 (agenda 5 PGM3, cerca elétrica) |
| 669 = 0002 (tempo de acionamento, 2 segundos) |
| Para acionar a cerca elétrica por RETENÇÃO |
| Programar a PGM 3 para acionar enquanto a partição 7 (da cerca elétrica) estiver armada: |
| Agenda 1 do módulo PGM |
| 384 = 110040 (condição 1 partição 7 armada) |
| 830 = 2 (acionar PGM) |
| 286 = 10 (aciona quando a 384 for satisfeita) |
| 864 = 0003 (PGM3, cerca elétrica) |
Neste exemplo a PGM utilizada para acionar a cerca segue a partição 7. Para ativar / desativar a partição 7 deve ser usado o teclado ou o aplicativo. No teclado o procedimento é: 7 + SYS + senha.
| As PGMs 1 e 2 serão acionadas pelas programações dos botões A e B dos controles remotos, feitas na receptora VW1664-PTK. |
# Módulo PGM de automação – Automações Opcionais
O Módulo PGM para automação pode ser programado com automações adicionais, para acionamento de luzes por horário ou em condições específicas. A seguir são apresentados dois exemplos de configuração de PGMs para situações de acionamento de iluminação.
Para entrar na programação do módulo PGM de automação digite ENTER + senha de programação + ENTER + INF + 058
| Acionamento da PGM 4 para iluminação automática das 18h às 6h. |
| Esta configuração pode ser aplicada para acionamento de iluminação em áreas comuns do condomínio. |
| Agenda 2 do módulo PGM |
| 831 = 2 (ação: acionar PGM) |
| 865 = 0004 (PGM4) |
| 899 = 1800 (horário de início: 18h00) |
| 933 = 0600 (horário final: 06h00) |
| 967 = dias da semana que a agenda deve funcionar (exemplo: 234567 para segunda a sábado) |
| 666 = 0000 (duração programada) |
| 287 = 00 (sem condição especial, segue a programação de horário de ativa e desativa) |
| Acionamento da PGM 5 para iluminação automática quando abre portão de pedestre, com funcionamento somente entre as 18h e as 6h. |
| Esta configuração pode ser aplicada para acionamento em áreas de acesso do condomínio, especificamente por alguns minutos após a abertura dos portões, reforçando a iluminação de áreas de acesso. |
| Agenda 3 do módulo PGM |
| Função 832 (tipo da agenda): 2 (acionar PGM) |
| Função 866 (complemento da agenda): 0005 (PGM 5) |
| Função 900 (horário início): 1800 (18h00) |
| Função 934 (horário fim): 0600 (06h00) |
| Função 968 (dias de funcionamento): programe os dias desejados (exemplo: 234567 para segunda a sábado) |
| Função 667 (duração da ação): programe o tempo que a PGM ficará acionada (exemplo 0500 para 5 minutos) |
| Função 288 = 30 (acona quando a 386 for satisfeita) |
| Função 386 = 120034 (Programação da condição supervisionada para zona aberta na CPE) |
| Acionamento da PGM 6 para iluminação automática quando abre portão de pedestre, com funcionamento somente entre as 18h e as 6h. |
| Esta configuração pode ser aplicada para acionamento em áreas de acesso do condomínio, especificamente por alguns minutos após a abertura dos portões, reforçando a iluminação de áreas de acesso. |
| Agenda 4 do módulo PGM |
| Função 833 (tipo da agenda): 2 (acionar PGM) |
| Função 867 (complemento da agenda): 0006 (PGM 6) |
| Função 901 (horário início): 1800 (18h00) |
| Função 935 (horário fim): 0600 (06h00) |
| Função 969 (dias de funcionamento): programe os dias desejados (exemplo: 234567 para segunda a sábado) |
| Função 668 (duração da ação): programe o tempo que a PGM ficará acionada (exemplo 0500 para 5 minutos) |
| Função 289 = 40 (aciona quando a 387 for satisfeita) |
| Função 387 = 120035 (Programação da condição supervisionada para zona aberta na interface de porta) |
Quer saber mais sobre LIGAÇÃO DE PGMs e AGENDA AVANÇADA para automações? Toque nos botões abaixo.
Ativar aplicativo
VIAWEB Mobile
Com o aplicativo VIAWEB Mobile é possível armar/desarmar o alarme, acionar os portões, controlar as automações.
O VIAWEB Mobile permite 3 perfis de usuários.
| Administrador | Altera suas configurações, convida novos usuários, desabilita usuários. |
| Avançado | Altera suas configurações. |
| Usuário comum | Apenas usa recursos liberados pelo administrador. |
Os perfis Administrador e Avançado destinam-se aos usuários responsáveis pelo condomínio.
O perfil Usuário comum destina-se aos usuários do sistema que não devem ter autorização para alterar configurações do aplicativo, e
com acesso restrito aos recursos do sistema (por exemplo: pode ser definido que esses usuários não podem abrir portões através do aplicativo).
O usuário Administrador será responsável por “convidar” outros usuários que poderão utilizar o aplicativo. Ao fazer o convite o usuário Administrador define o perfil do usuário convidado (Administrador, Avançado, Usuário comum) e compartilha a configuração do aplicativo (recursos que o usuário convidado terá acesso).
O Administrador deverá criar um USUÁRIO PADRÃO com perfil Administrador.
Esse usuário será utilizado para:
| Criar a configuração para Usuários comuns |
| Convidar os Usuários comuns |
| Compartilhar a configuração com os Usuários comuns (Este processo é descrito nos próximos passos) |
Veja a seguir o passo a passo detalhado para ativar o aplicativo VIAWEB Mobile.
| Baixar e instalar o aplicativo no smartphone do administrador (o administrador
deve ter conta no Google ou Apple) |
| Conectar o aplicativo com a central.
Toque aqui para ver. |
| Configurar no aplicativo as informações do alarme (nomes de zonas, partições, etc).
Toque aqui para ver. |
| Configurar o aplicativo para mostrar / ocultar zonas e partições no aplicativo.
Toque aqui para ver. |
| Criar no aplicativo os botões de controle dos portões. (Ao acionar o botão durante o uso normal será solicitada “senha do usuário”, a mesma senha usada para armar/desarmar o alarme. Se a senha estiver “salva” no aplicativo o comando da porta será executado sem pedir a senha) |
| Veja como criar o botão de acionamento de portão. |
|

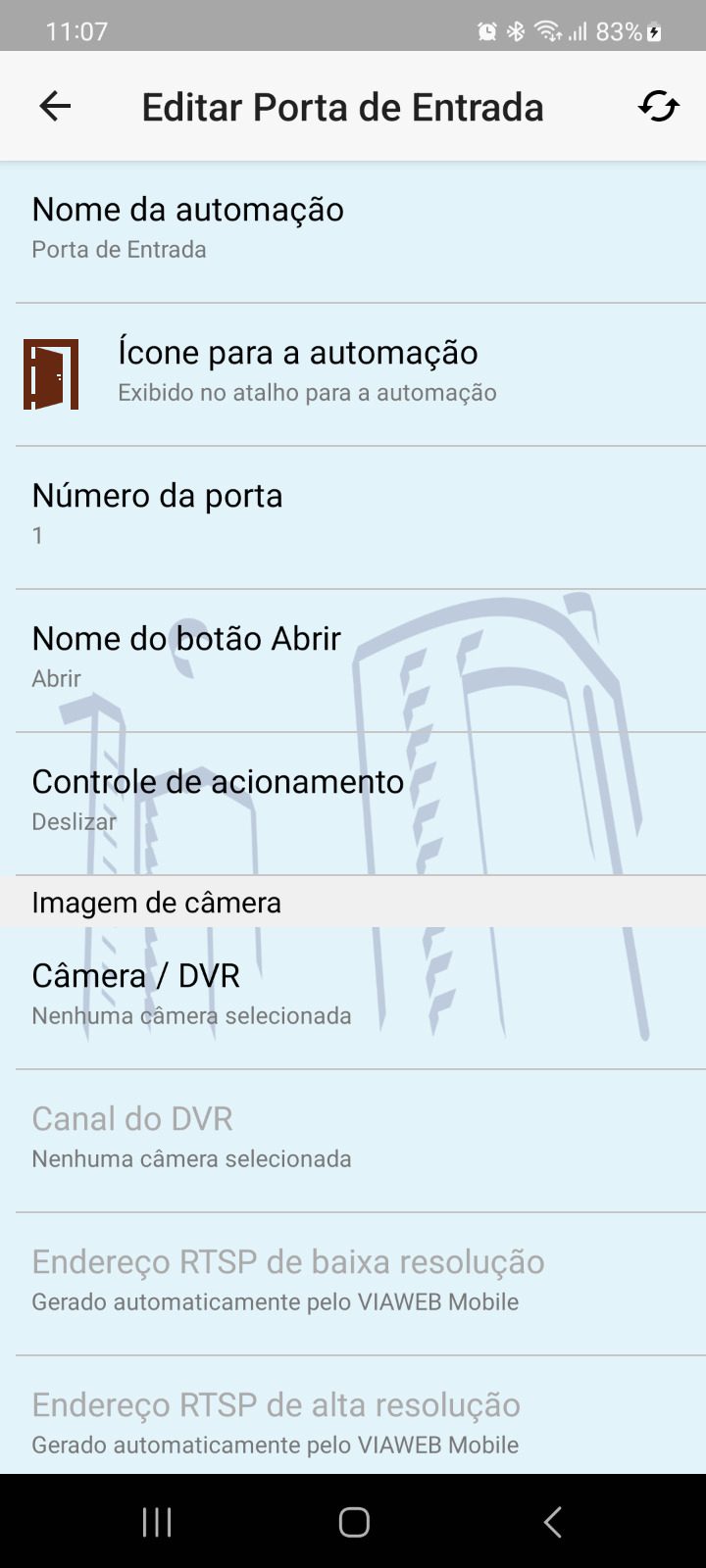

| Para configurar a porta programe cada informação conforme a porta ou portão: Nome, Ícone, Número (CPE ou pedestre = porta 1 / Inteface de porta ou veículos = porta 2), Nome do botão, Tipo do botão, Imagem de câmera associada se houver. |
|
| Depois de programado, o comando de acionamento aparece na tela inicial do alarme. |
|
| Veja a seguir como salvar a senha no aplicativo para não precisar digitar quando armar ou abrir portão. |
| Na tela principal do alarme toque em Acessos do alarme. |
| Depois toque no seu usuário. |
| Na tela do seu usuário escolha “Salvar senha de arme/desarme”. |
|
| Os usuários Administrador e USUÁRIO PADRÃO serão utilizados para convidar os demais usuários e
compartilhar as configurações. Veja a seguir o passo a passo para convidar outros usuários ADMINISTRADORES. |
|
| Criar no aplicativo os botões de controle das automações (iluminação, etc). Veja um exemplo no vídeo a seguir. |
| Para convidar usuários comuns (com permissões restritas) antes deve ser criado um USUÁRIO PADRÃO, que terá
as configurações dos usuários comuns. Os convites para usuários comuns serão feitos por esse USUÁRIO PADRÃO. |
|
Veja a seguir os passos para criar um USUÁRIO PADRÃO. Crie uma conta gmail para ser usuário comum padrão (exemplo: usuariocomum@gmail.com). Inclua essa conta no gmail do smartphone do administrador, ou em outro smartphone disponível do condomínio. Usando o Administrador principal que foi conectado com o alarme, convide esse novo usuário para usar o aplicativo como "Administrador". Convite esse novo usuário (USUÁRIO PADRÃO) seguindo os mesmos passos mostrados anteriormente para convidar usuário. |
|
A seguir serão feitas no USUÁRIO PADRÃO as configurações que serão repassdas aos usuários comuns quando estes forem convidados. |
|
No smartphone onde está o novo gmail criado (usuariocomum@gmail.com), faça login no aplicativo VIAWEB Mobile com o novo gmail,
depois acesse o sistema de alarme do condomínio. Com o convite feito pelo Administrador principal esse novo usuário terá acesso ao alarme. Com o usuário (usuariocomum@gmail.com) logado no alarme, ajuste todas as configurações do aplicativo para ficarem adequadas ao perfil do "Usuário Comum" (retire botões de portas, retire botões de automações, mantenha apenas os recursos que o usuário comum poderá ter acesso). Importante: o USUÁRIO PADRÃO (neste exemplo: usuariocomum@gmail.com) deve ser mantido ativo, pois terá a configuração padrão para os usuários comuns, a ser repassada sempre que um novo usuário comum for convidado a utilizar o aplicativo VIAWEB Mobile. |
| A partir do USUÁRIO PADRÃO recém criado, que é Administrador, convide os demais "usuários comuns"
do condomínio atribuindo a eles o perfil "usuário", e compartilhando as configurações feitas no aplicativo para o USUÁRIO PADRÃO. |
| Veja como cadastrar senhas de usuários através do aplicativo.
Toque aqui para ver. |
SUPORTE VIAWEB
O suporte VIAWEB está disponível em dias úteis das 8h às 12h, e das 13h30 às 17h50.
O suporte destina-se ao esclarecimento de dúvidas sobre os produtos VIAWEB. Não é prestado suporte sobre produtos de outros fabricantes,
redes locais, redes públicas, ou outros temas não relacionados
às características dos produtos VIAWEB.
IMPORTANTE
Ao enviar mensagens você concorda com a
Política de Privacidade
da S I - SISTEMAS INTELIGENTES ELETRÔNICOS LTDA, e em receber conteúdos sobre produtos e serviços por email e/ou whatsapp.
Quer aprender sobre os produtos VIAWEB? Toque no botão abaixo.
Para consultar a INTELIGÊNCIA ARTIFICIAL da VIAWEB, toque no botão abaixo.
