Central
VW8ZIP RF
Passo a passo da Instalação e Programação
Novembro 2023
| Em todo sistema sem fio é preciso tomar alguns cuidados para um bom funcionamento do sistema. |
| Locais com transmissão de frequência (antenas de rádio, de TV, telefonia, aeroporto e outros) muito próximas do local onde será instalado o sistema, podem interferir no funcionamento e alcance dos dispositivos |
| Instalar o sistema sem fio afastado de superfícies metálicas e portas de aço |
| Evitar modificações ou dobras na antena do Receptor |
| Antena do Receptor encostando na parede ou objeto |
| Ambientes separados por laje podem diminuir o alcance do Receptor |
| Instalar os sensores em superfícies estáveis, onde não haja tremulações |
| O sensor magnético VW 433 é para áreas internas |
| O sensor IVP VW 433 é para áreas internas, seguem algumas orientações: |
| 1. Não instalar em áreas sujeitas a mudanças rápidas de temperatura, exemplo, próximo a aparelhos de ar condicionado, aquecedores, ventiladores, refrigeradores e fornos |
| 2. A altura de instalação recomendada é de 2,1 m |
| 3. Não instale voltado a luz solar direta |
| 4. O sensor não pode ser molhado, nem por respingos d'água. |

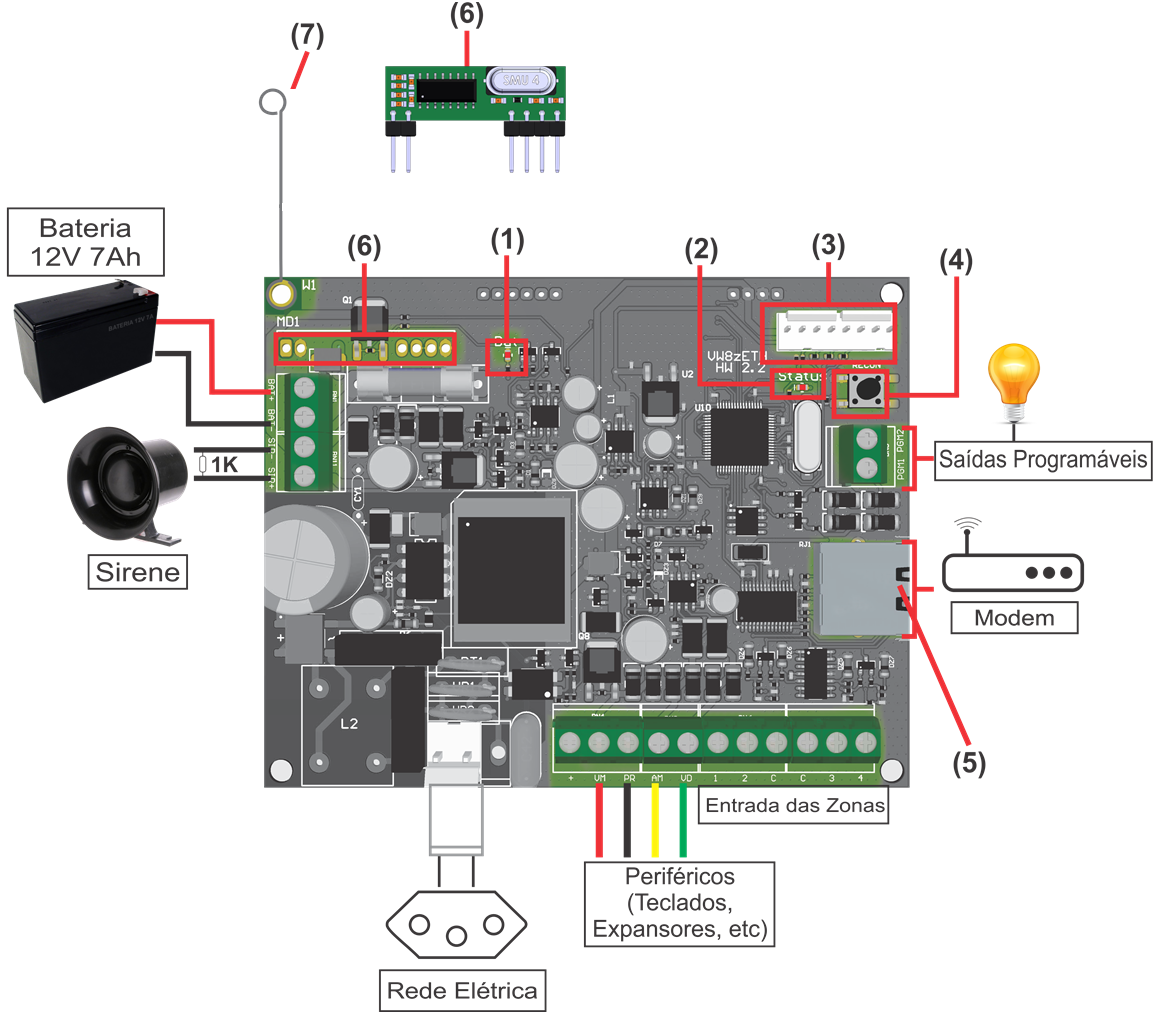

1 - LED BAT
2 - LED STATUS
3 - ENTRADA SERIAL
4 - TECLA SINAL / RECON
5 - LED TX IP / RX IP
6 - RECEPTOR RF
7 - ANTENA RF

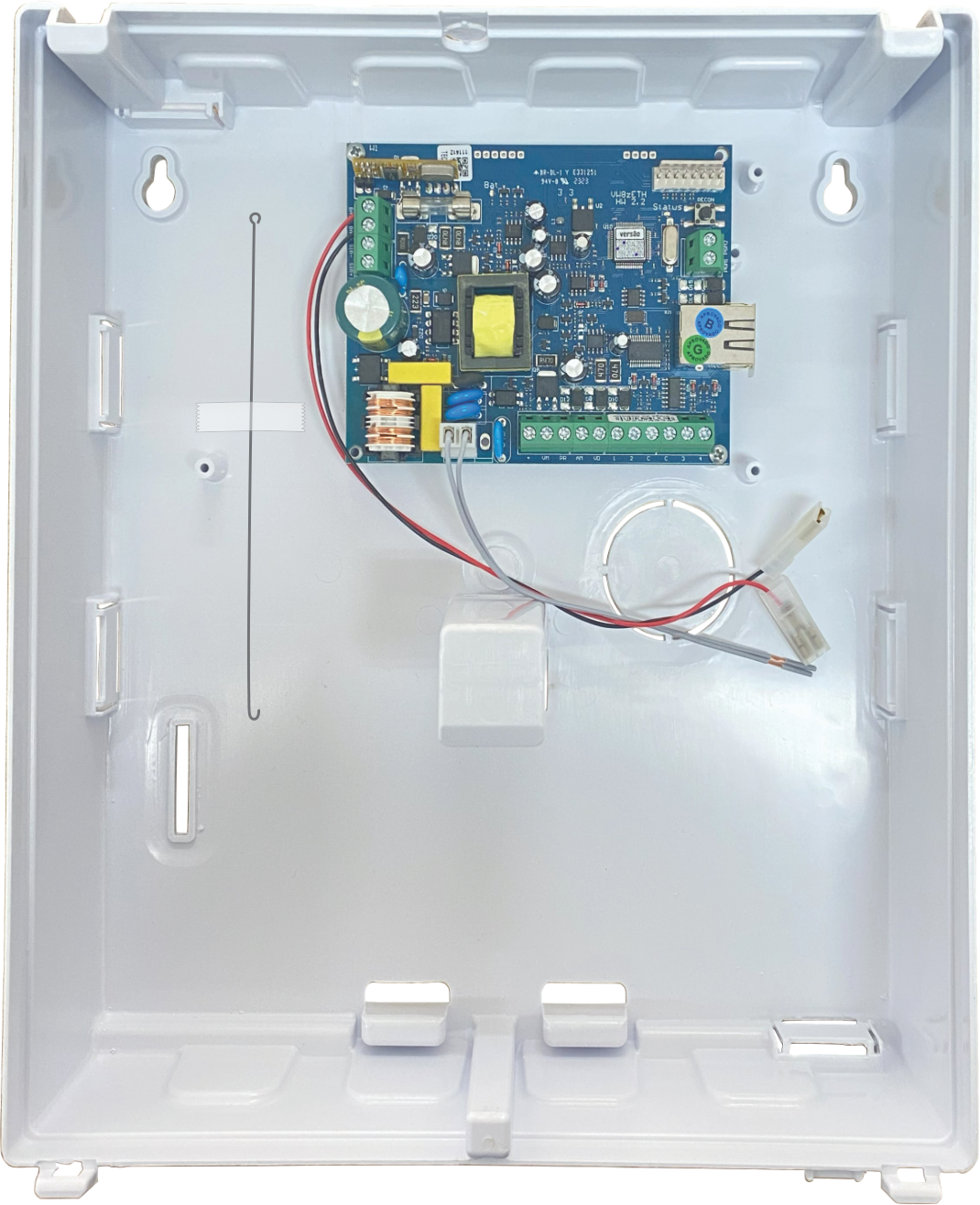

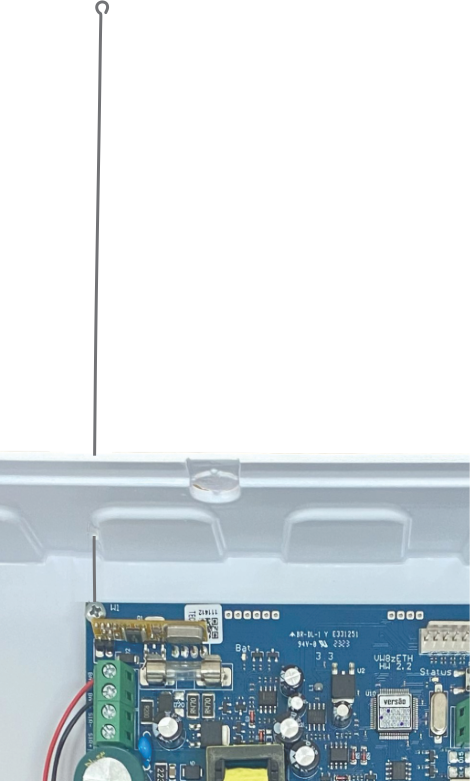

COLOCAÇÃO DA ANTENA
As centrais VW8Z IP RF saem de fábrica com a antena desconectada.
Passe a antena pelo orifício na parte superior da caixa e conecte a antena no parafuso que fica no canto superior esquerdo da central.

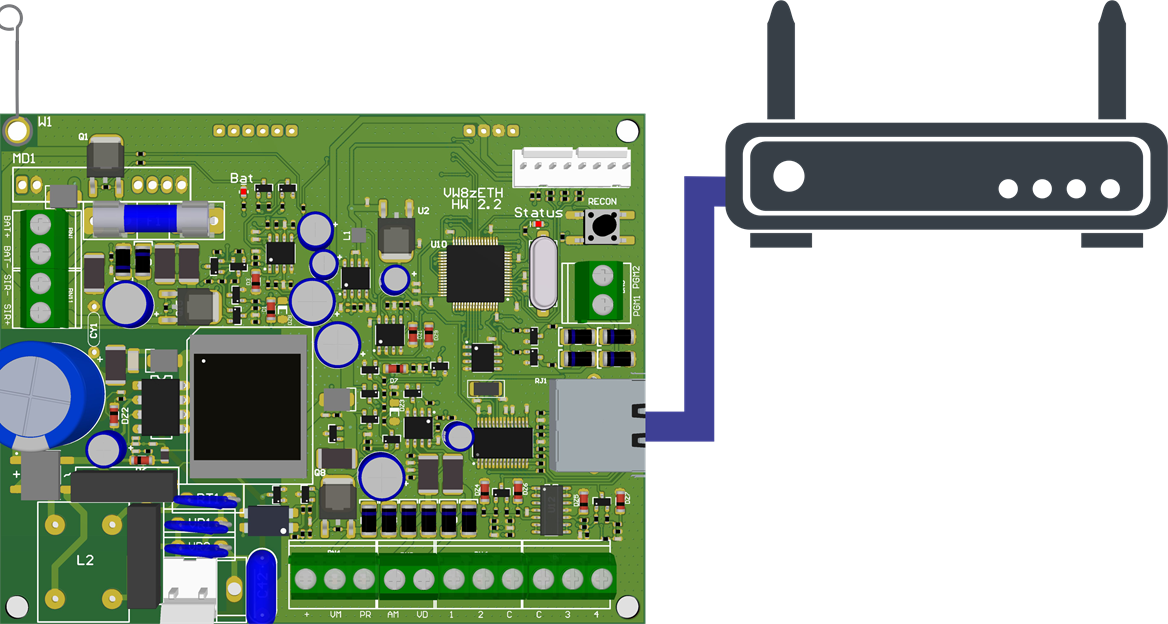

REDE / INTERNET
Conectar o cabo de rede na central e no roteador/modem.

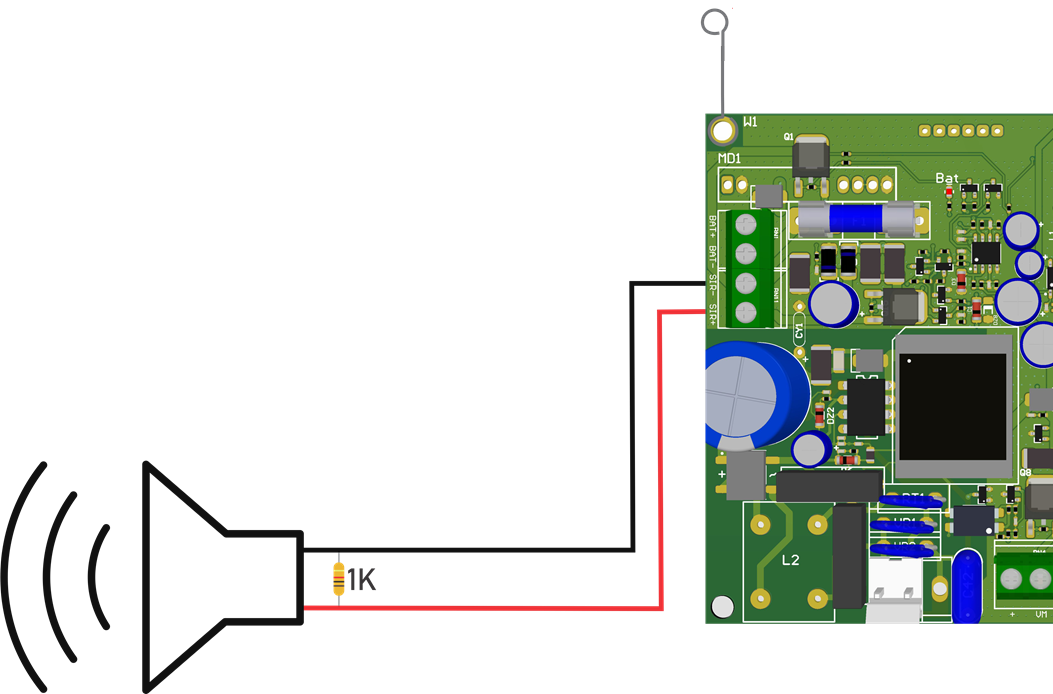

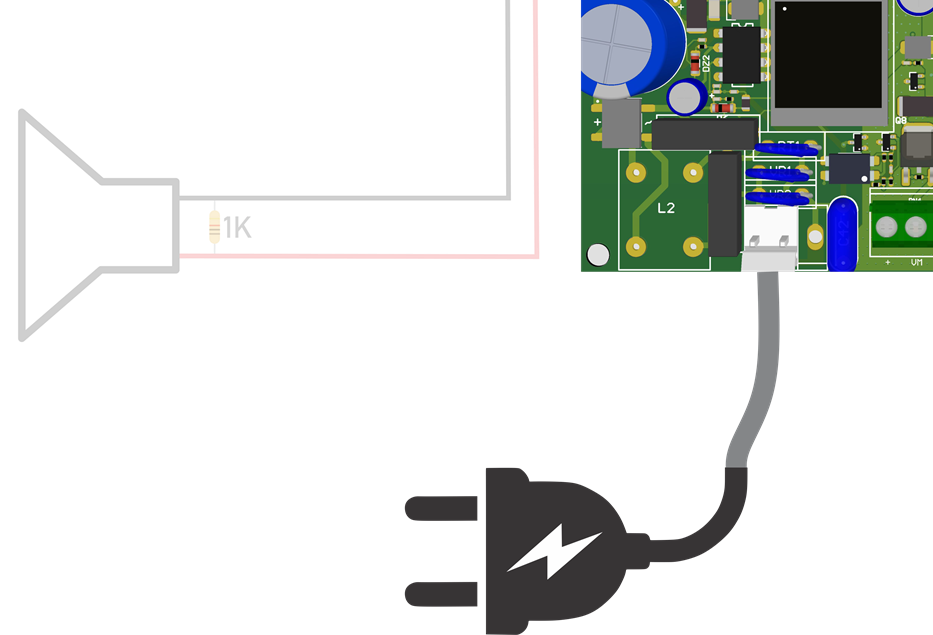

SIRENE
Conectar a sirene na central (SIR- e SIR+). Colocar um resistor de 1K em paralelo com os fios preto e vermelho. O resistor deve ser colocado o mais próximo possível da sirene.

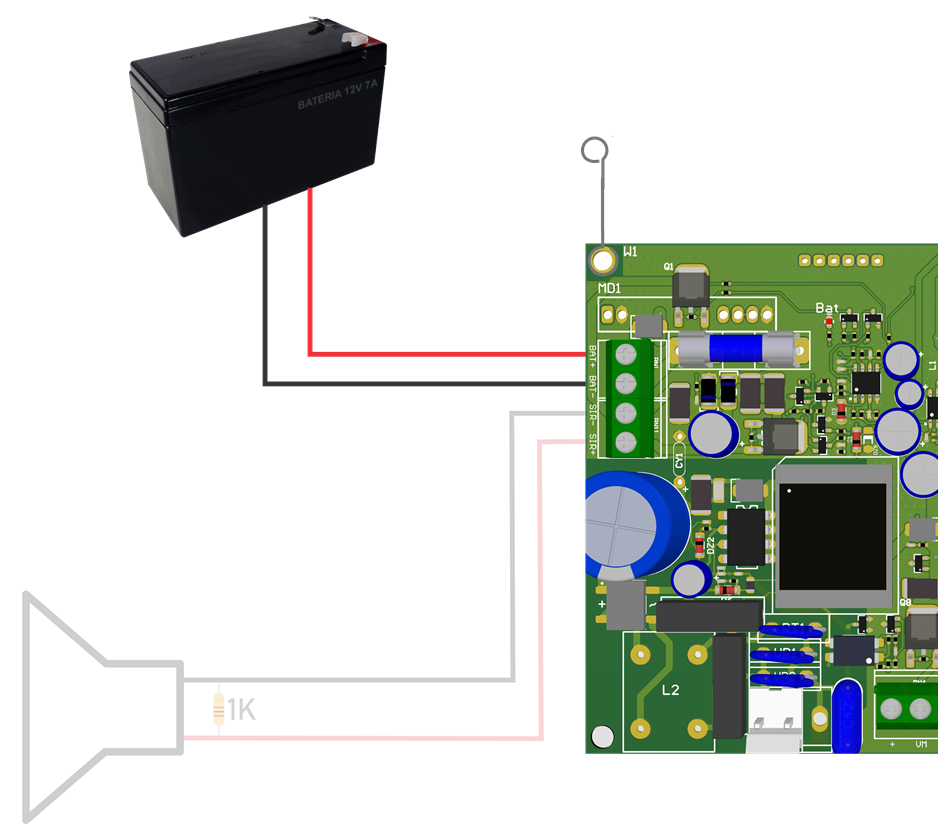

BATERIA
Atenção: Tomar cuidado para não inverter a polaridade da bateria na hora da ligação.
REDE ELÉTRICA
Ligar a central na rede elétrica 110/127/220V.
ATIVANDO APP VIAWEB Studio
Conectar o celular na mesma rede* da central.
*ATENÇÃO:
o Smartphone deve estar conectado no Wi-Fi da mesma rede onde a Central foi conectada.

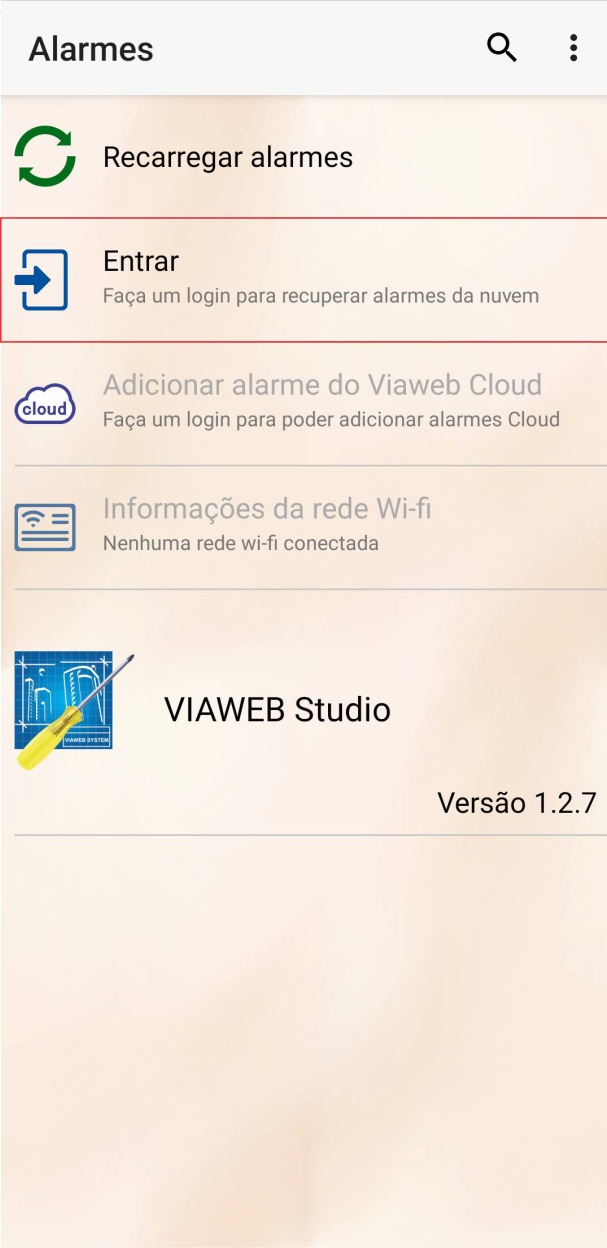

Fazer Login Social antes de adicionar uma instalação.

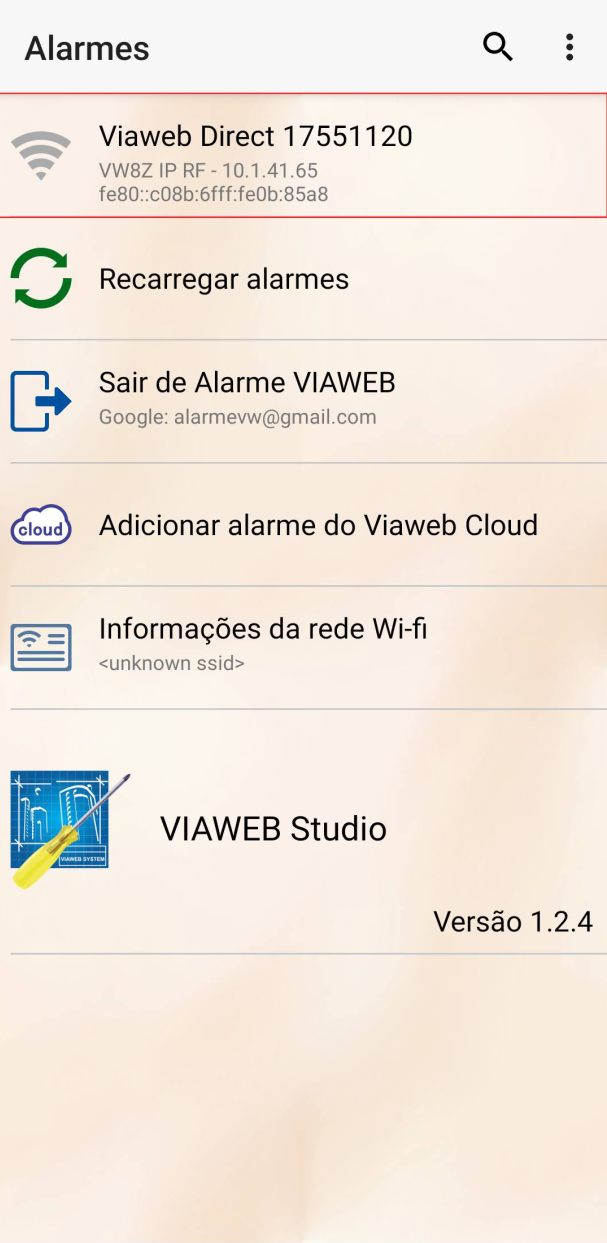

Após conectar o smartphone na mesma rede da central, toque no equipamento que tem o símbolo de Wi-Fi.

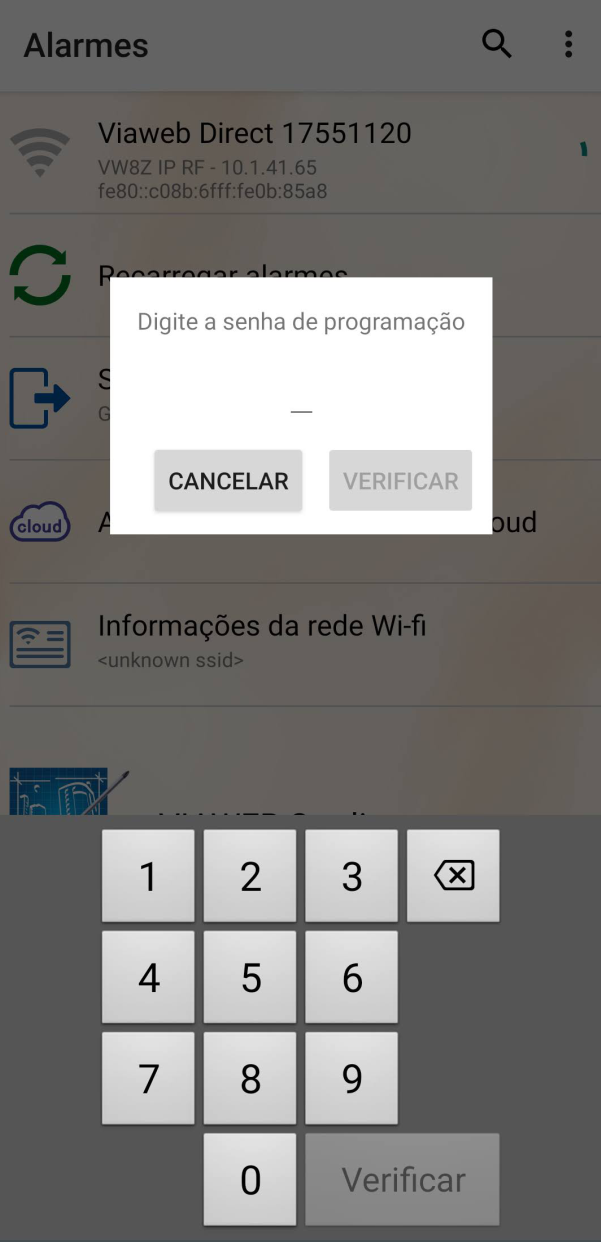

Digite a senha de programação (de fábrica 5353) e toque em Verificar. Pronto! Seu sistema foi adicionado.
ATIVAR VIAWEB Cloud

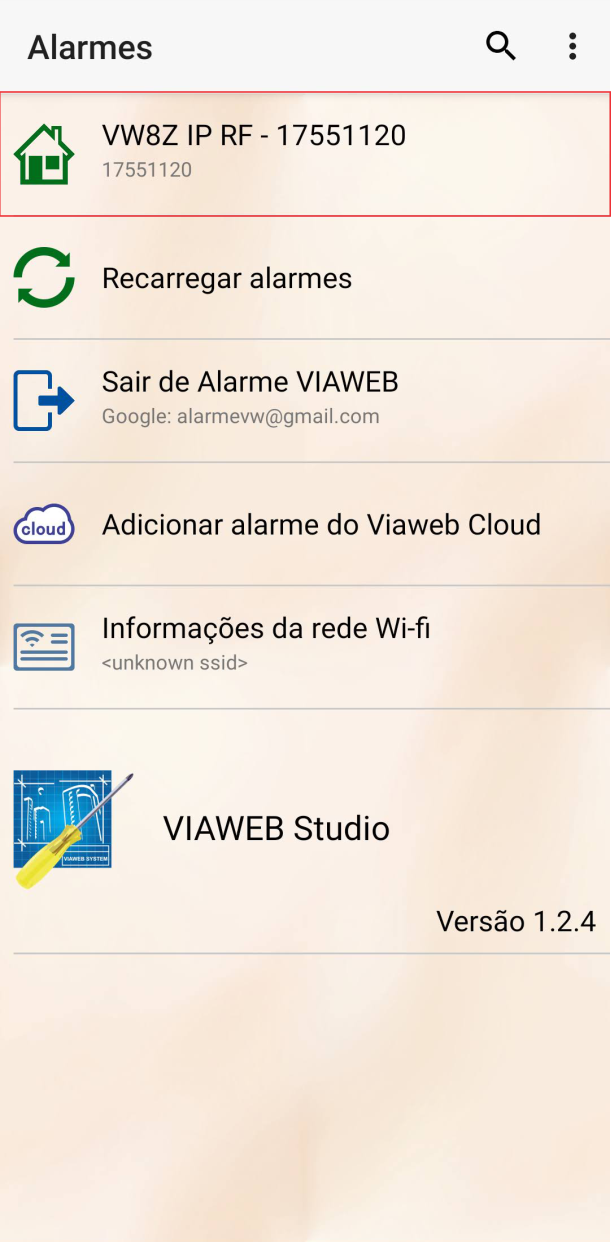

Toque na Instalação

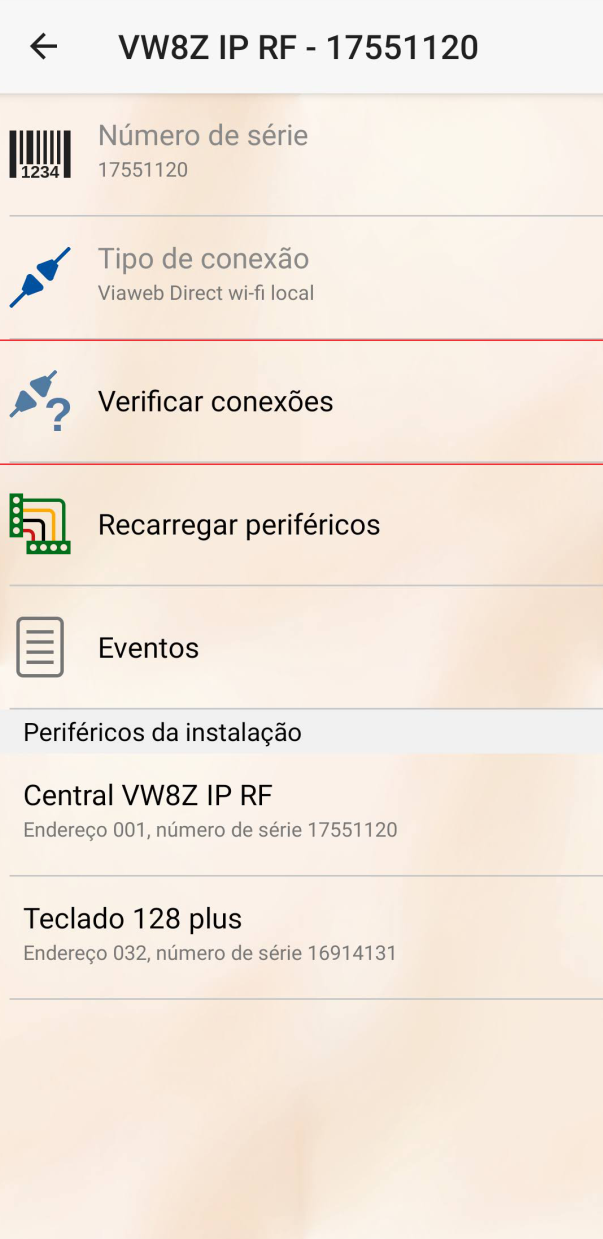

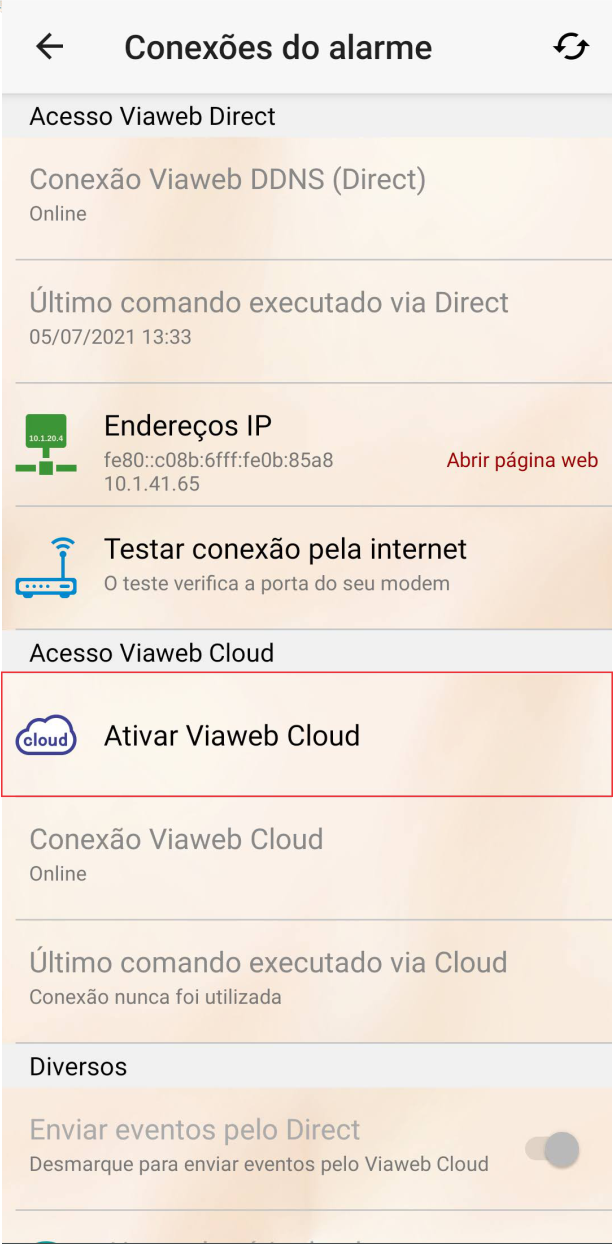

Toque em Verificar conexões
Toque em Ativar Viaweb Cloud
Cadastrando sensor

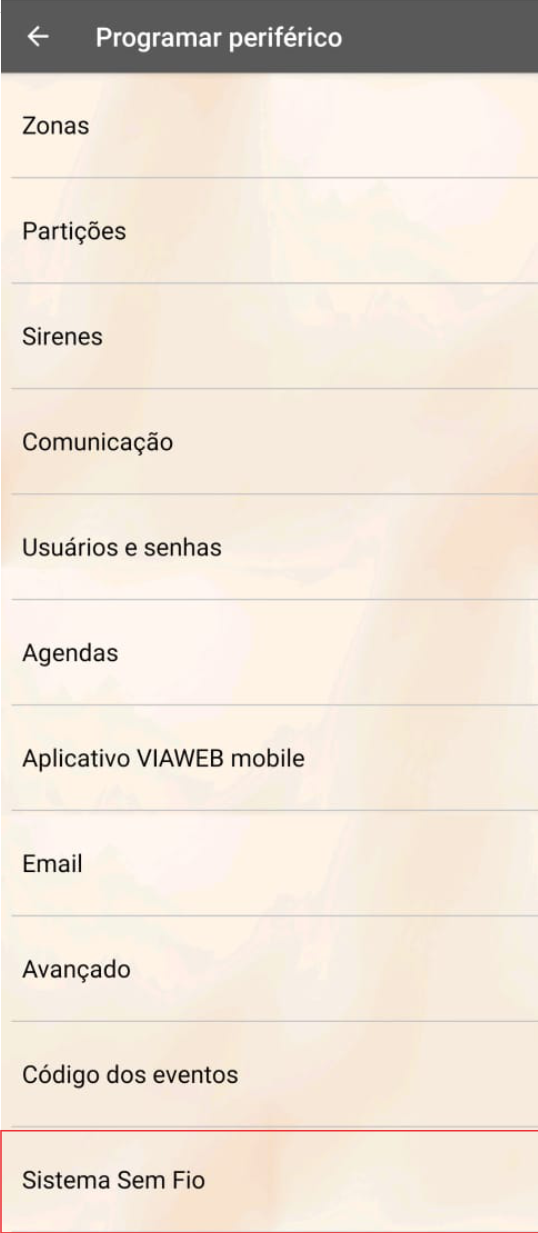

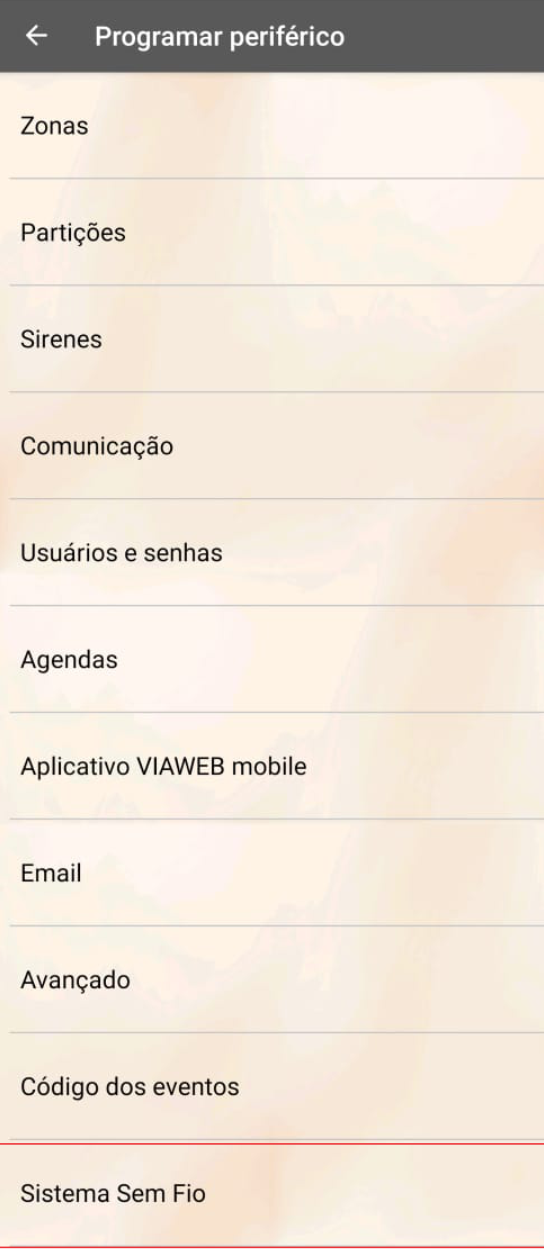

Em Programar periférico: Toque em Sistema sem fio

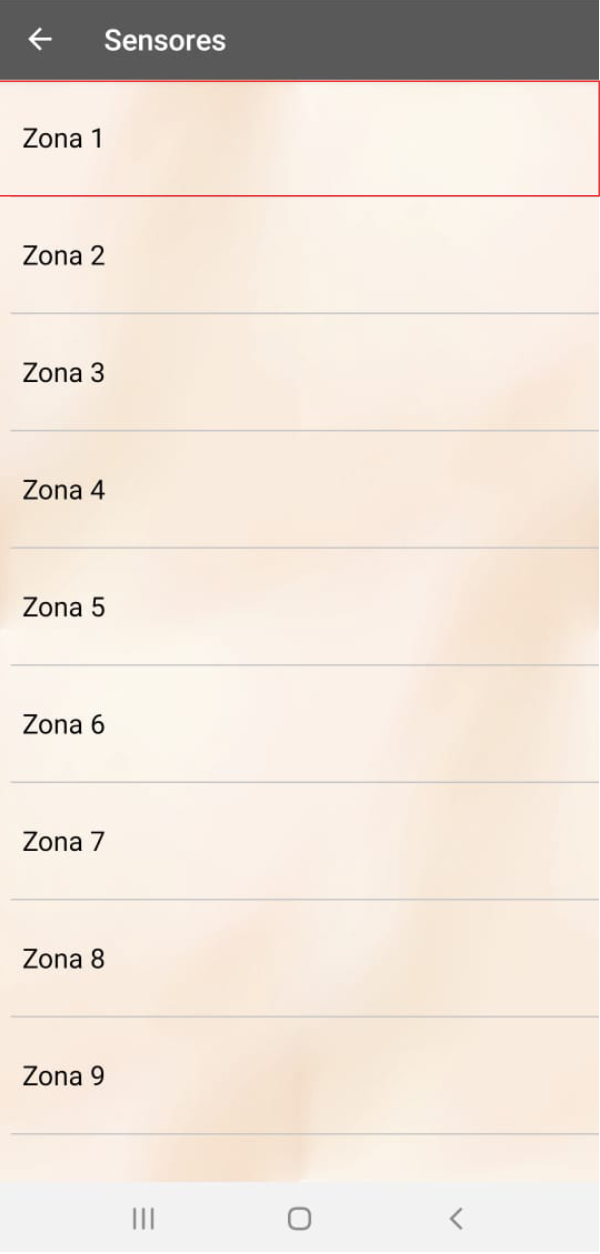

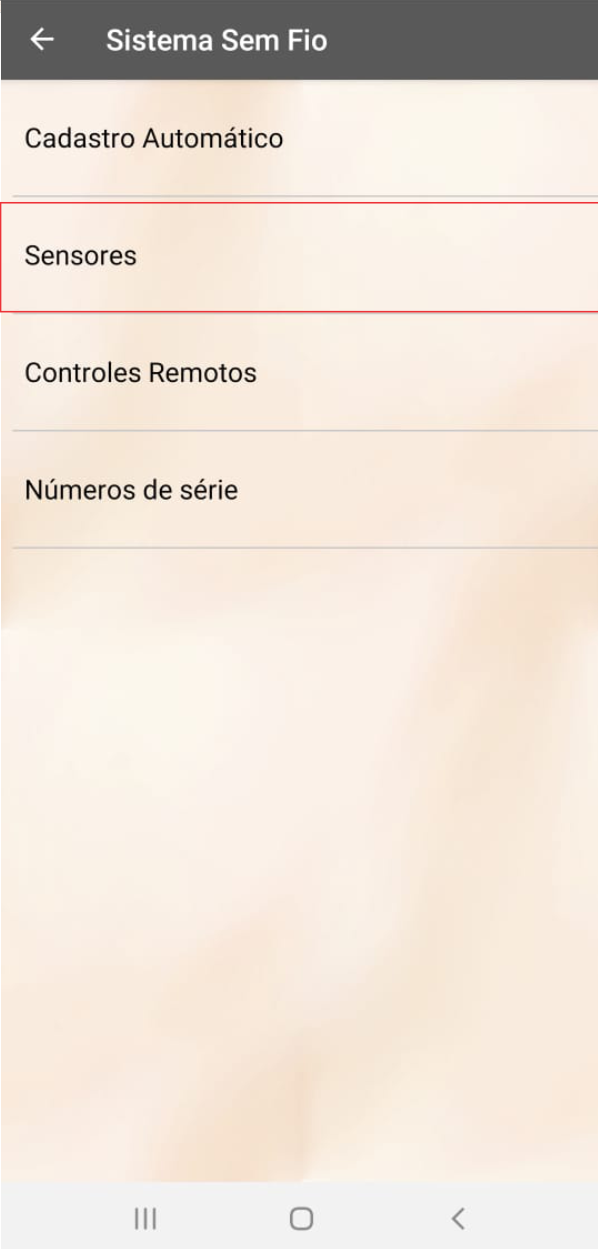

Toque em Sensores

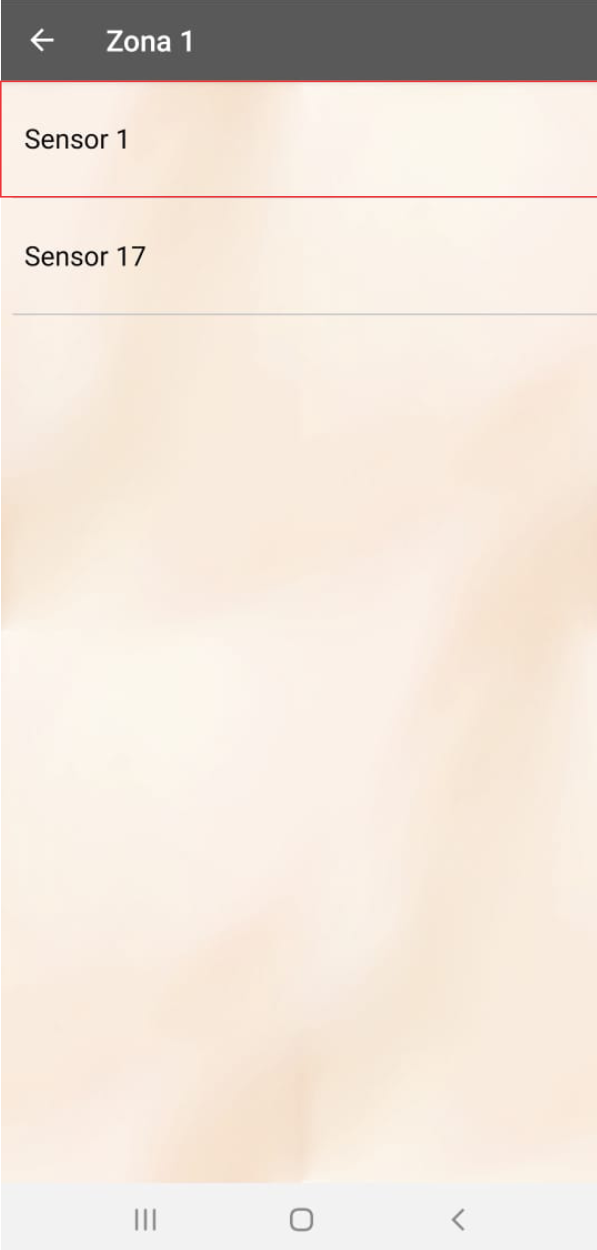

Toque em Zona 1
Toque em Sensor 1

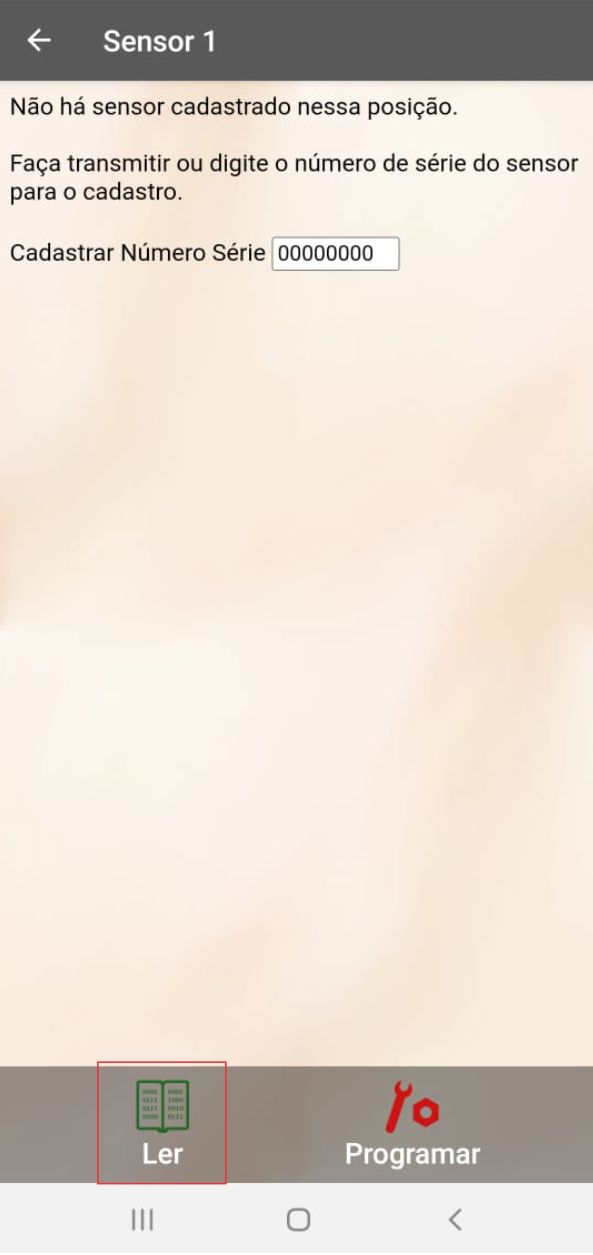

Afaste e aproxime o imã do sensor, depois toque em Ler

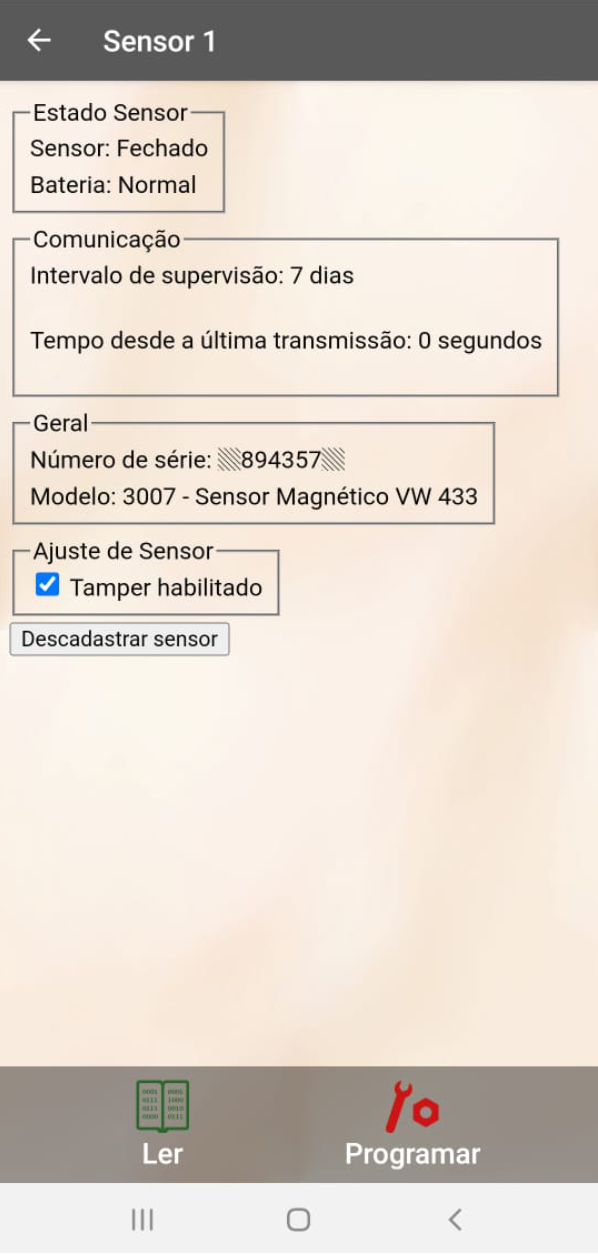

Pronto! O sensor magnético foi cadastrado
Cadastrando controle remoto
Em Programar periférido: Toque em Sistema sem fio

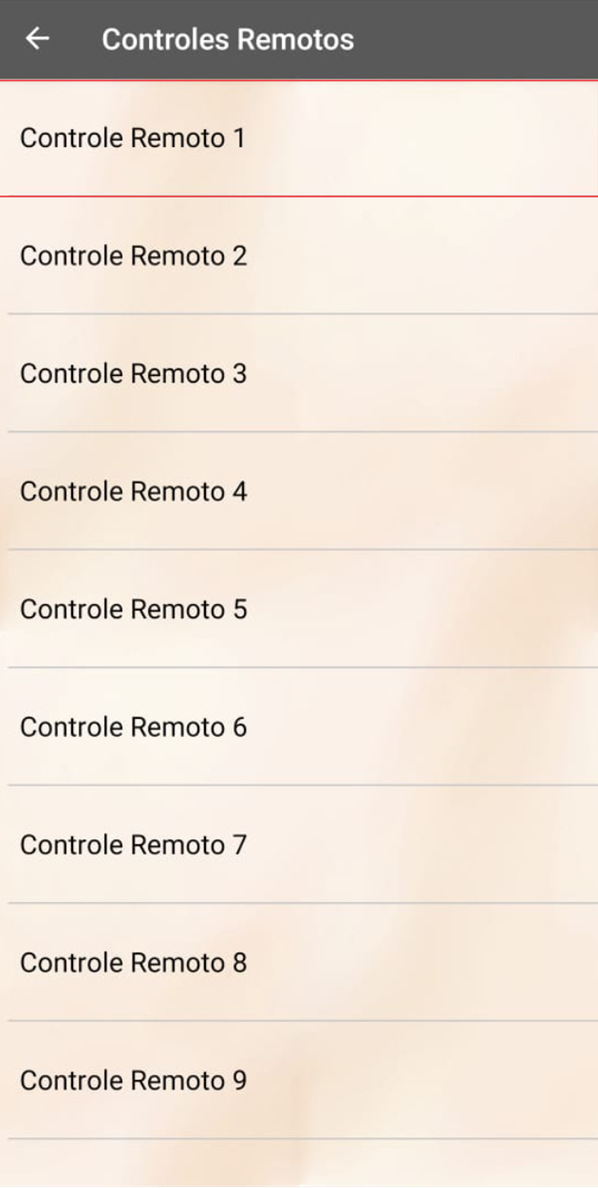

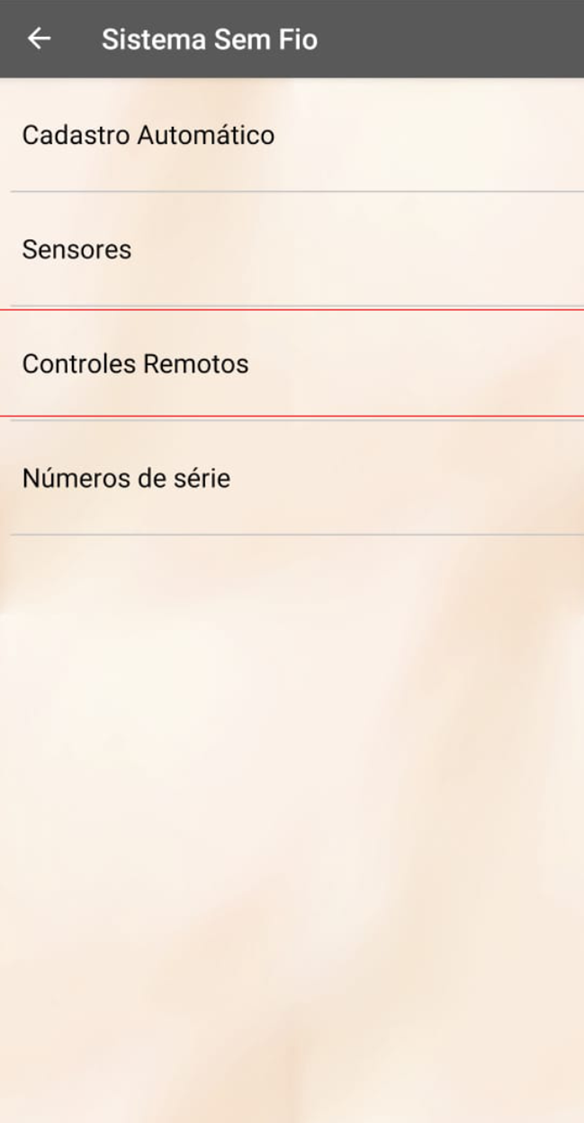

Toque em Controles remotos
Escolha a posição do controle remoto

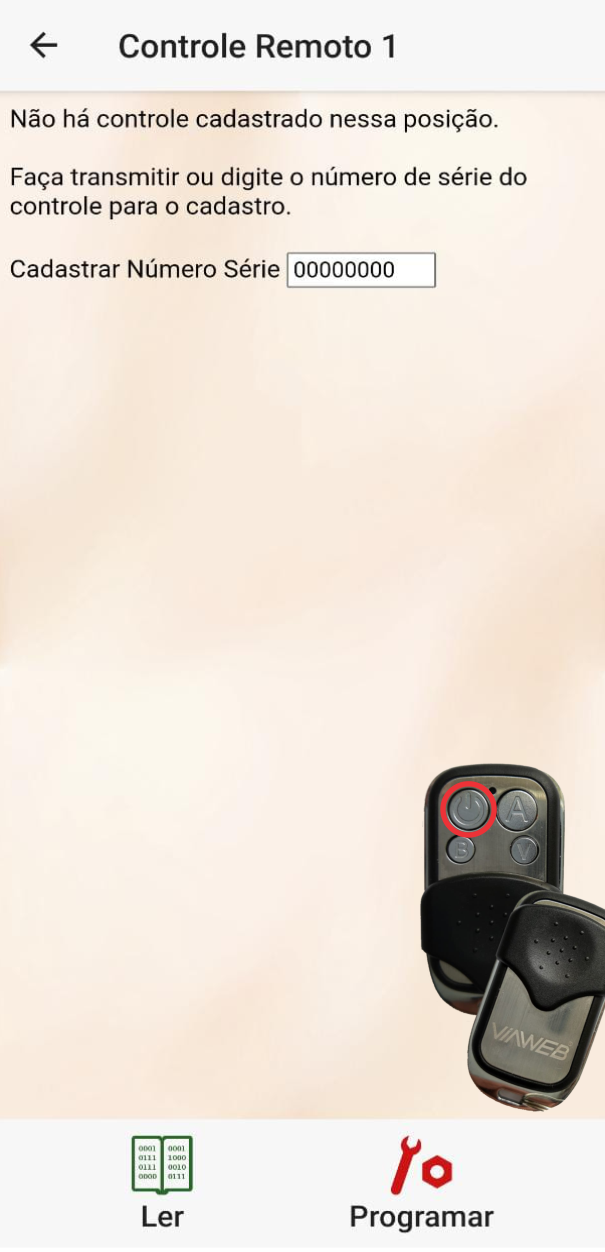

Com a posição do controle escolhida aberta, pressione duas vezes o botão power do controle remoto
| Para cadastrar mais sensores, basta repetir o processo em outras zonas. |
| ATENÇÃO: Para cadastrar o Sensor IVP VW 433, pressione a chave tamper duas vezes, ou ligue o sensor no momento do cadastro. |

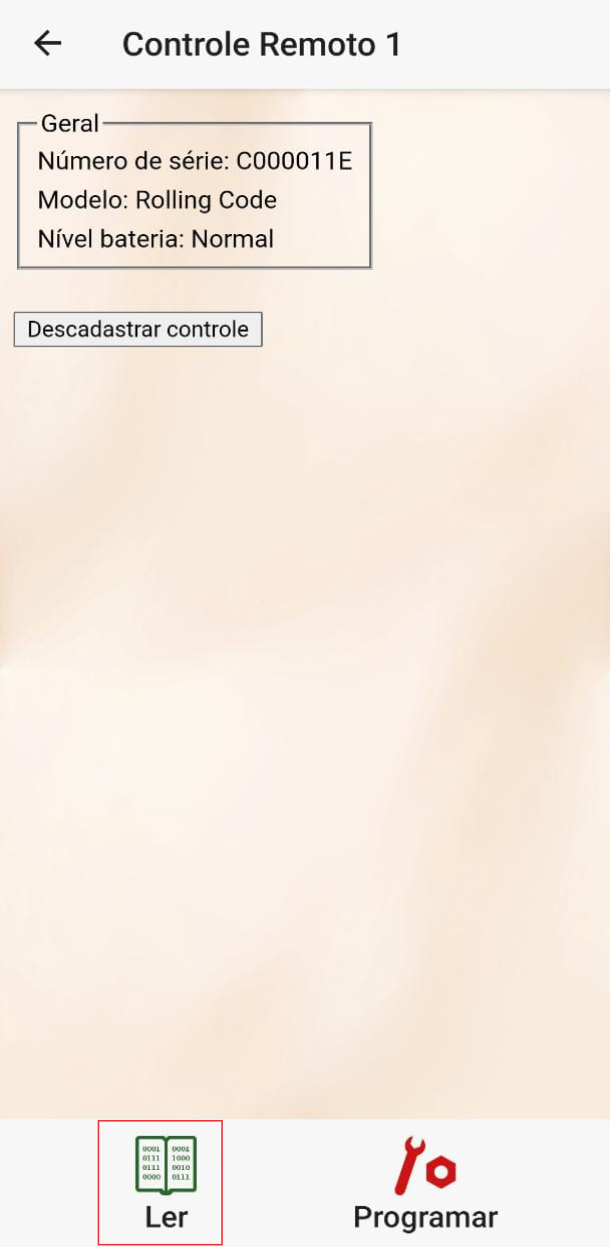

| Toque em Ler. O controle cadastrado aparecerá como na imagem abaixo |

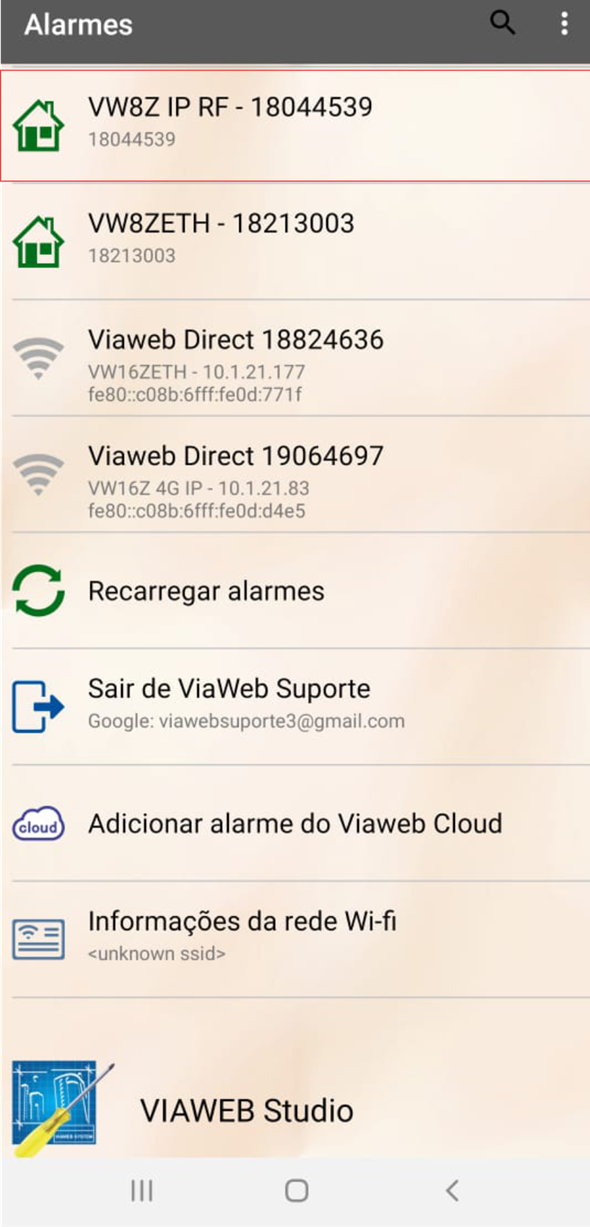

Toque na instalação

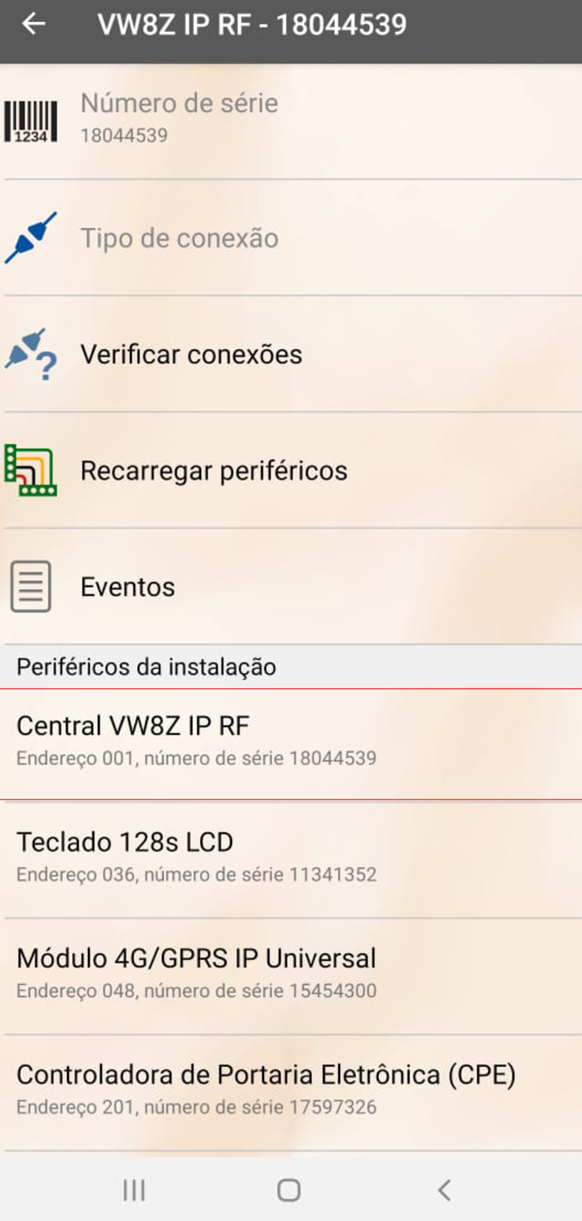

Toque em Central VW8Z IP RF

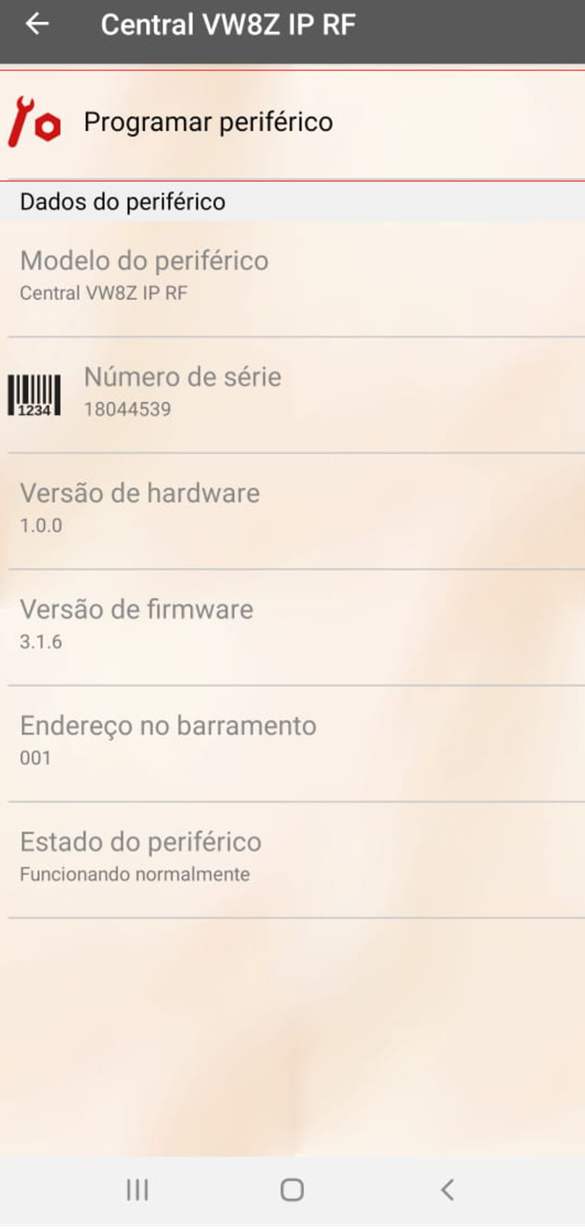

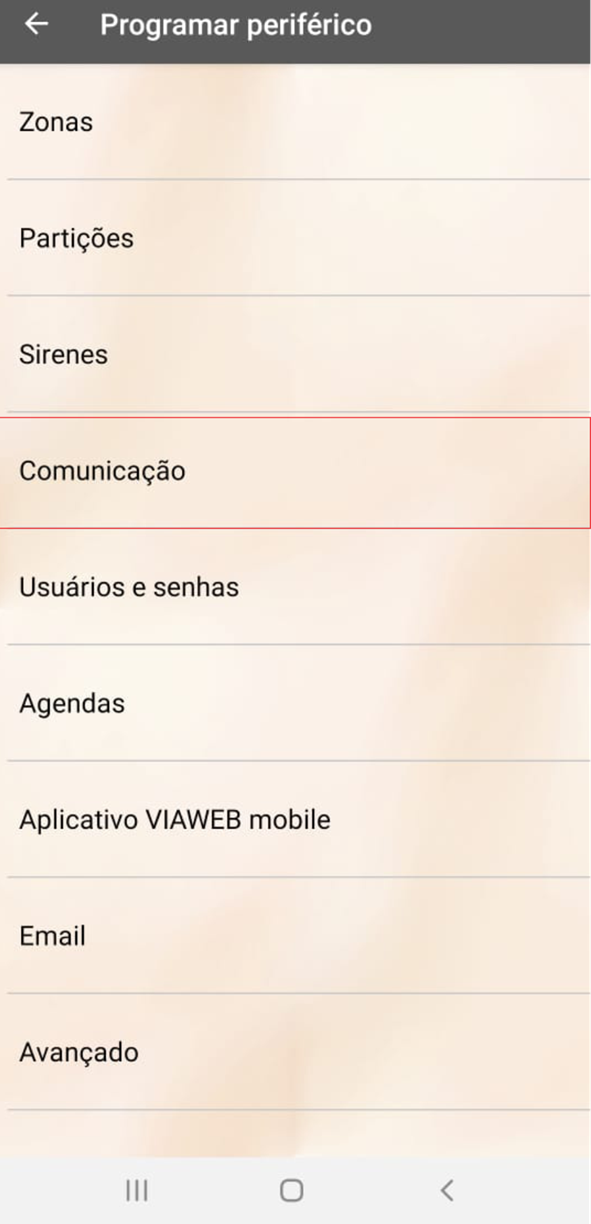

Toque em Programar periférico

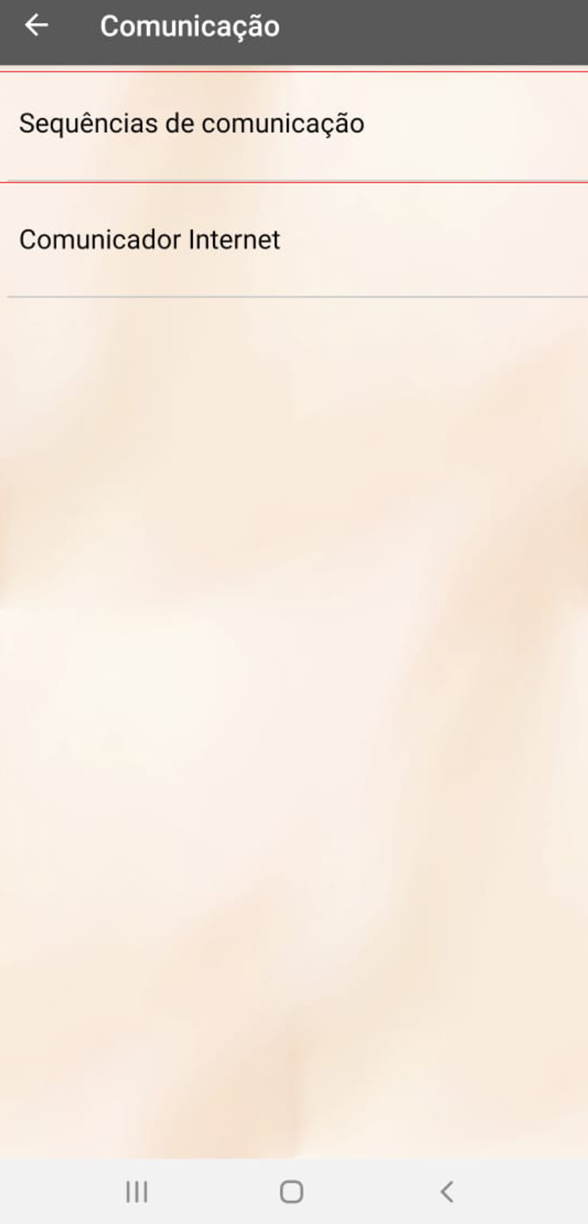

Toque em Comunicação
Programando o Servidor 1 (Empresa de Monitoramento)
Colocar os dados para que a central conecte na empresa de monitoramento.

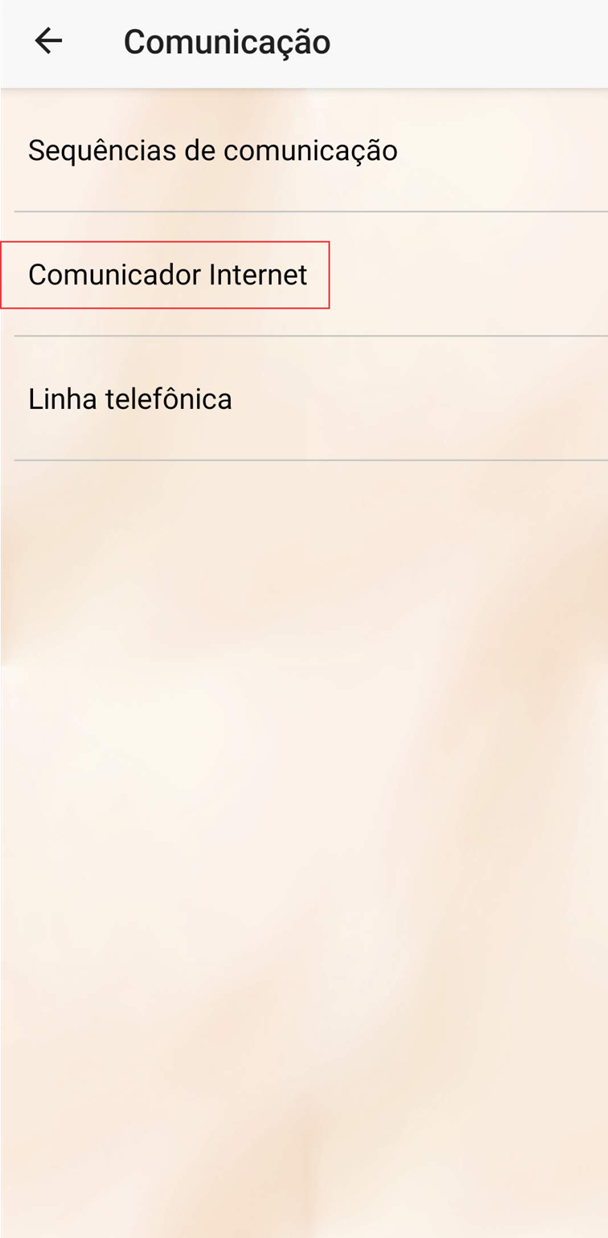

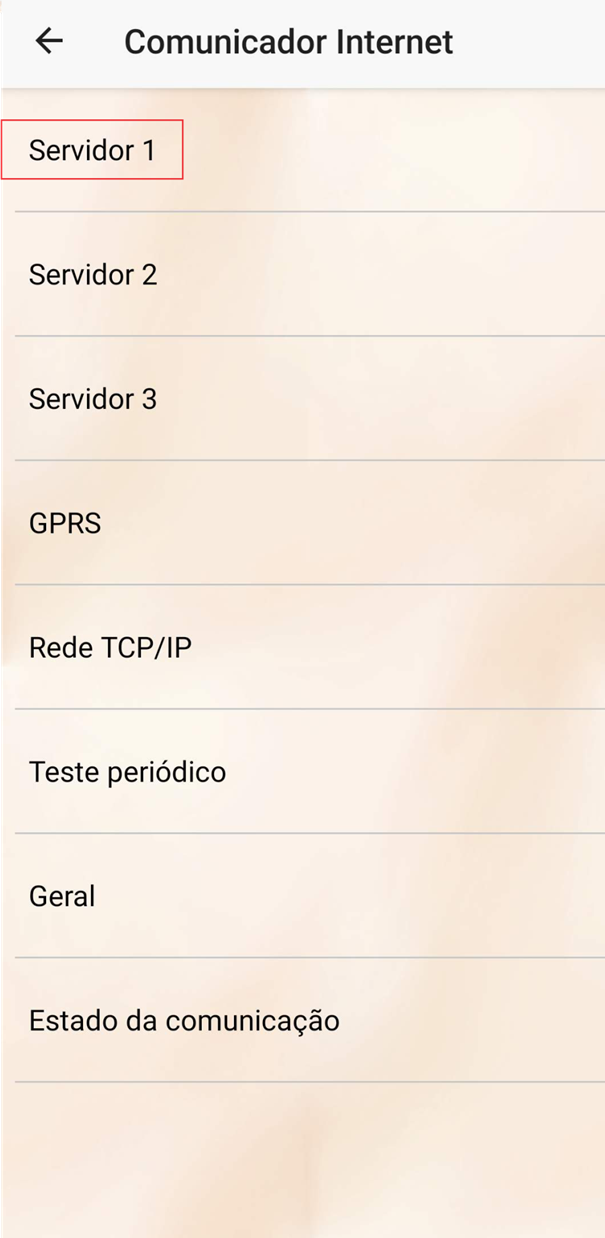

Toque em Comunicador internet

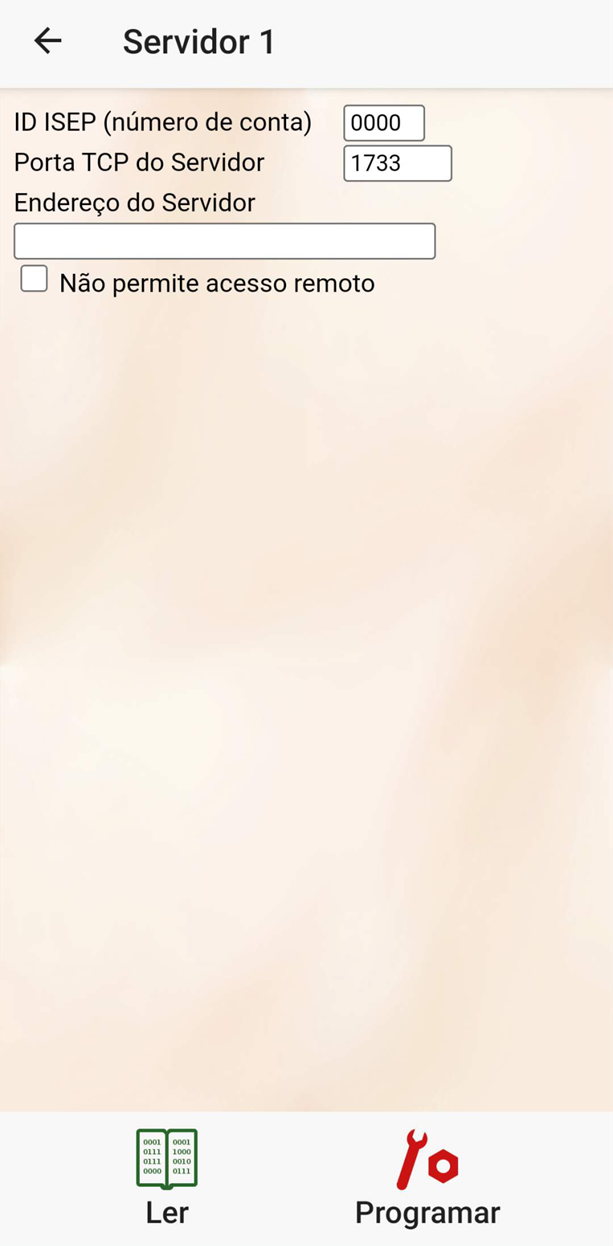

Toque em Servidor 1
ID ISEP
(número da conta) – colocar o número da conta do cliente, fornecido pela empresa.
Porta TCP
do Servidor – Colocar o número da porta, fornecido pela empresa.
Endereço do servidor
– Colocar o IP fixo ou IP dinâmico, fornecido pela empresa. Toque em programar.
Programando a Sequência de Comunicação (Empresa de Monitoramento)

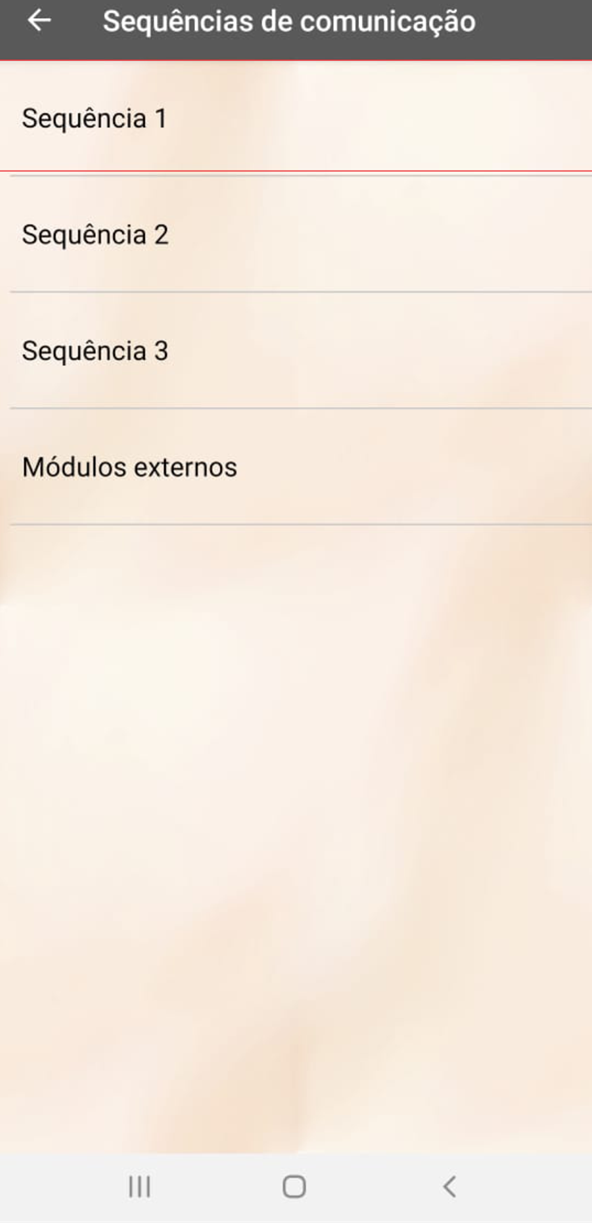

Toque em Sequências de comunicação

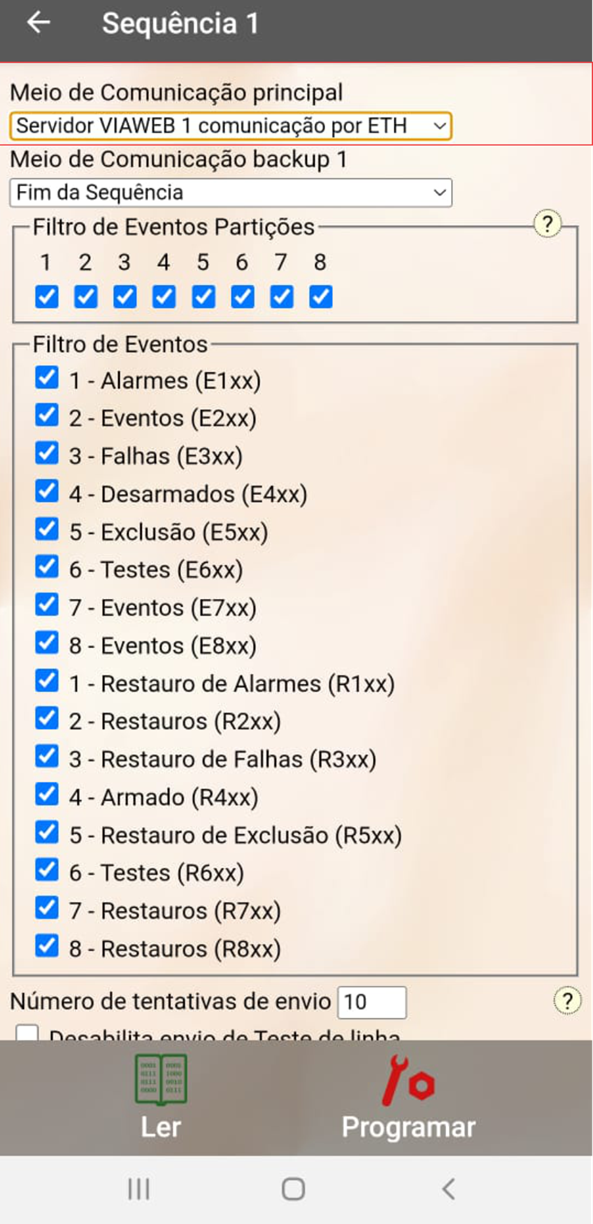

Toque em Sequência 1
No exemplo, o meio principal será por rede IP (Servidor VIAWEB 1 comunicação por ETH) e depois é necessário colocar “Fim da Sequência” e toque em Programar
As centrais saem de fábrica com todas as zonas habilitadas para uso, porém, se a opção for usar apenas zonas sem fio, é necessário desabilitar as zonas na programação para que não fiquem aparecendo como abertas.

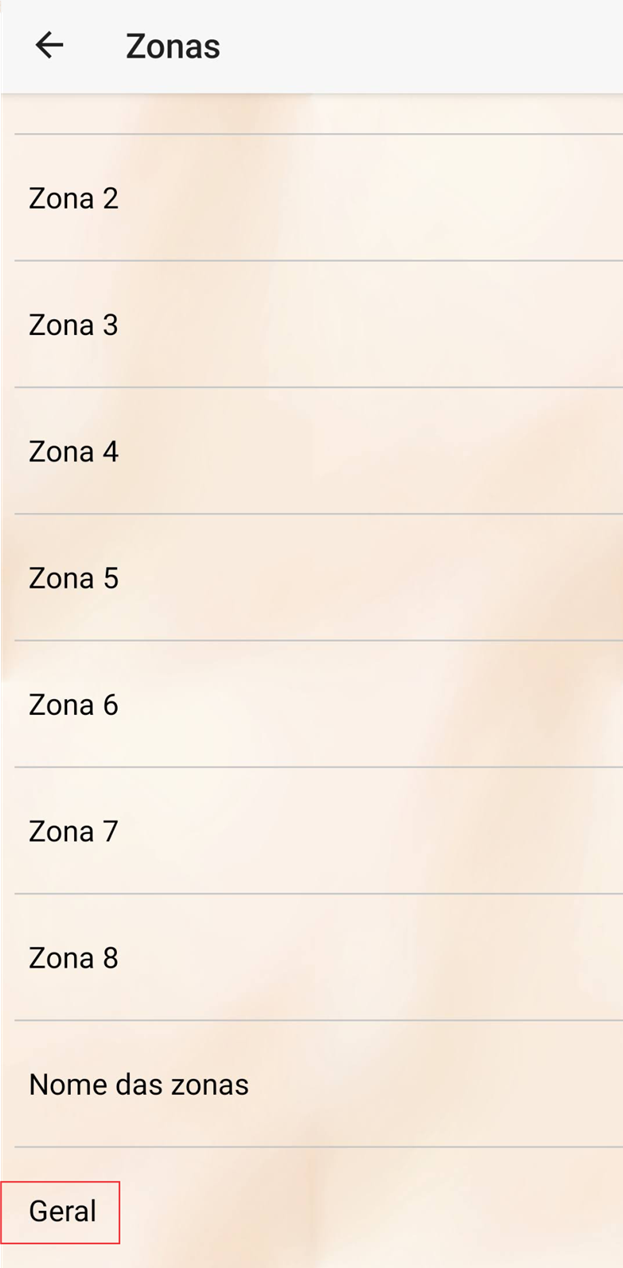

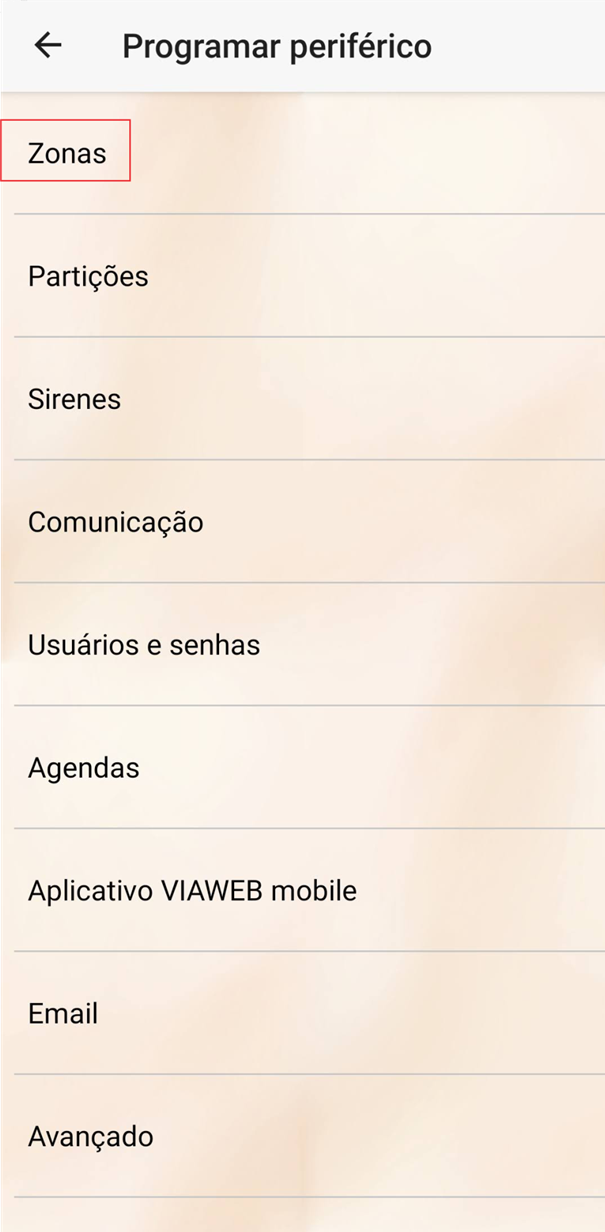

Em Programar periférico, toque em zonas
Toque em Geral

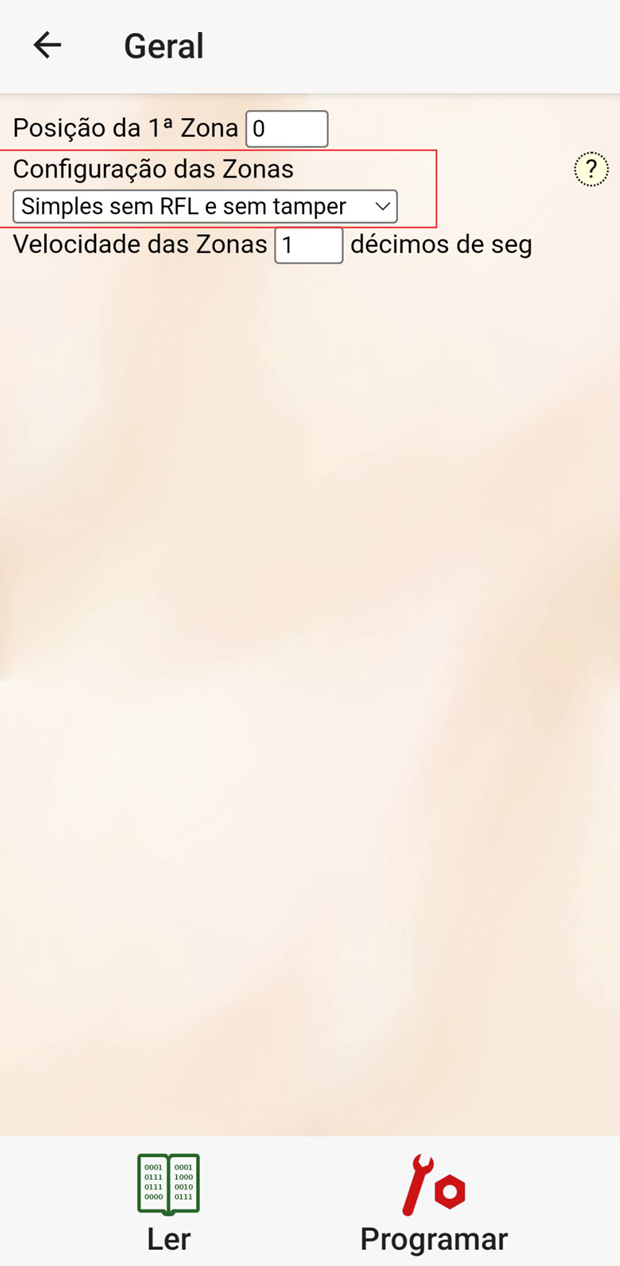

Na opção Configuração de Zonas

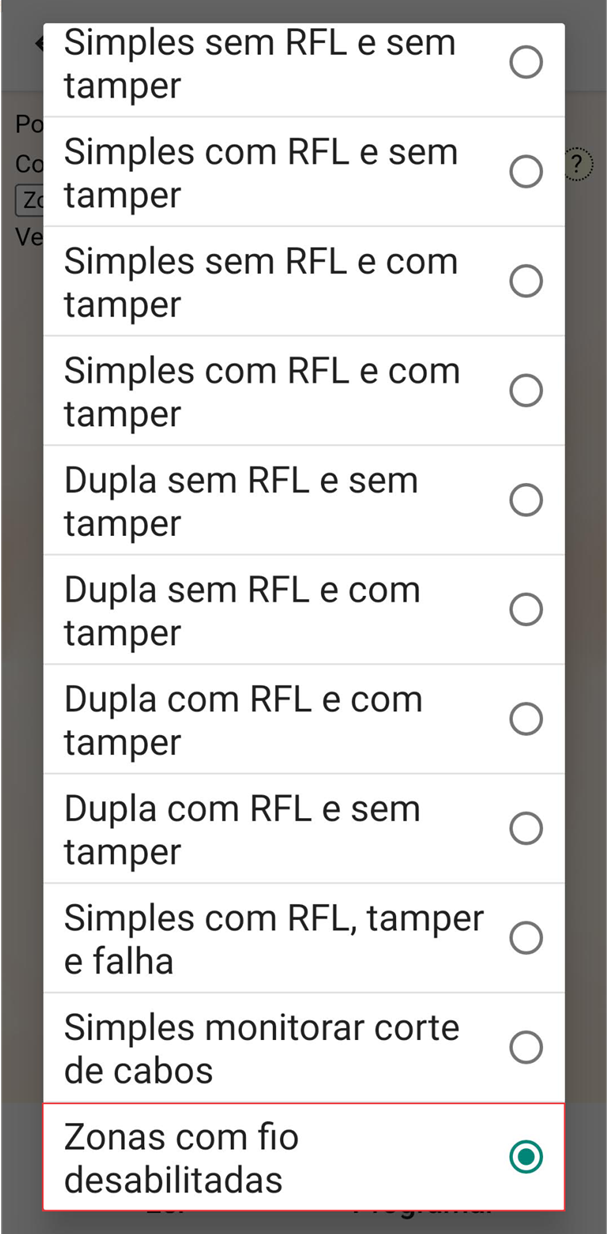

Escolha Zonas com fio desabilitadas. Volte para a tela anterior (Geral).
Toque em Programar

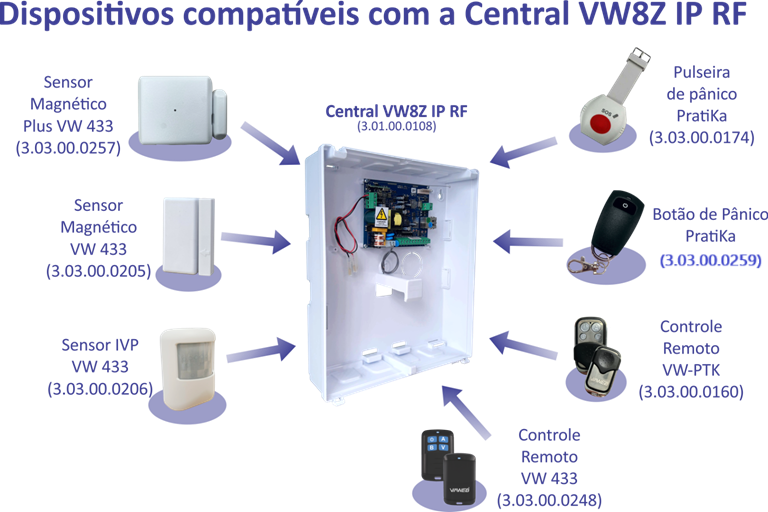

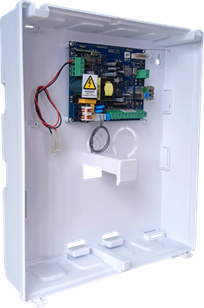

Central VW8Z IP RF – 3.01.00.0108
Central de alarme com Receptor 433,92MHz integrado
| Central monitorada e não monitorada |
| 8 zonas com fio na placa (4+4), com divisão resistiva |
| 16 zonas sem fio, até 2 sensores por zona |
| Sensores compatíveis: Sensor IVP VW 433 e Sensor Magnético VW 433 |
| Supervisão dos sensores sem fio: bateria baixa, abertura e fechamento e tamper |
| Expansível (zonas com e sem fio) |
| 64 senhas (expansível usando teclados) |
| 64 controles remotos (expansível usando receptores) |
| Controles remotos compatíveis: Controle Remoto VW-PTK, Controle Remoto VW 433, Controle Remoto VIAWEB Smart e Pulseira de Pânico PratiKa |
| Senhas com dias da semana e horários restritos |
| 8 grupos para senhas e controles (funções, horários e dias da semana para cada grupo) |
| 8 partições (ex: área interna, externa, perímetro – divisão de ambientes) |
| 2 saídas para automação (PGMs), expansível |
| 8 periféricos gerenciáveis + 24 autogerenciáveis |
| Saída de sirene 2,5A |
| Saída auxiliar 1,2A |
| Fonte supervisionada automática 110/127/220V |
| Armazena 2048 eventos (buffer) |
| 34 agendas avançadas e 15 condições supervisionadas |
| Comunicação via rede IP (ethernet) |
| Programação via teclado, VIAWEB Studio e VIAWEB Download |
| Atualização de firmware via IP e cabo serial |
| Universal Plug and Play |
| Compatível com os aplicativos: VIAWEB Mobile, VIAWEB Studio e AlarmeNET.com. |

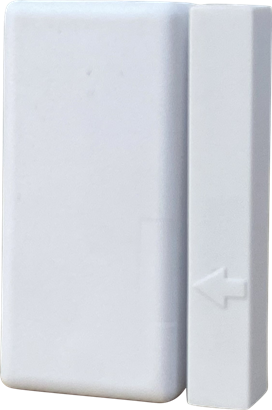

Sensor Magnético VW 433 – 3.03.00.0205
| Uso em áreas internas |
| Compatível com Receptor VW1664-PTK e Central VW8Z IP RF |
| Informa aberto, fechado e bateria baixa |
| Transmissão criptografada Rolling Code |
| Frequência 433,92 MHz |
| Alimentação: 3,3V (2 x bateria CR2032) |
| Corrente de 12mA transmitindo e 5 ~ 9uA em repouso. |

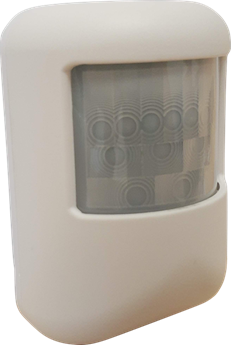

Sensor IVP VW 433 – 3.03.00.0206
| Uso em áreas internas |
| Compatível com Receptor VW1664-PTK e Central VW8ZIP RF |
| Transmissão criptografada Rolling code |
| Inicialização rápida (60 s) |
| Microprocessado |
| Compensação automática de temperatura |
| Ângulo de detecção de 90° |
| Níveis de sensibilidade ajustáveis (alto, médio e baixo) |
| Tamper por chave mecânica |
| 2x Baterias AAA alcalinas (NÃO inclusas) |
| Envia sinal em caso de detecção de movimento, violação de tamper e restauro de tamper |
| Sinaliza bateria baixa. |
Controle remoto VW-PTK – 3.03.00.0160
| Controle remoto criptografado Rolling Code (tecnologia anti-clonagem KEELOQ) |
| Opera em 433,92MHz |
| Utiliza Bateria alcalina 12V – Modelo A27 (inclusa) |
| Quatro botões: |
| Botão POWER para arme e desarme |
| Botões A e B configuráveis |
| Botão VIAWEB (marcado com V), para envio de pânico |
| Tampa de proteção para evitar acionamento involuntário |
| Envia sinal ao receptor quando um dos 4 botões for pressionado |
| Informa bateria baixa (quando um dos botões for pressionado). |

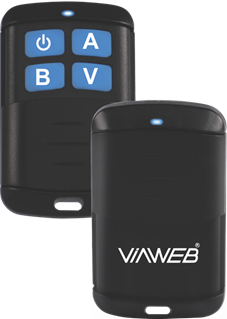

Controle Remoto VW 433 – 3.03.00.0248
| Compatível com o Receptor VW1664-PTK e Central VW8Z IP RF |
| Controle remoto Learning Code |
| Opera em 433,92MHz |
| Utiliza bateria 12V – Modelo A23 (inclusa) |
| Quatro botões: POWER, A, B e VIAWEB (marcado com V), para envio de pânico |
| Tampa de proteção para evitar acionamento involuntário |
| Transmite ao receptor quando um dos 4 botões for pressionado. |
Pulseira de pânico PratiKa
| Pulseira de pânico learning code |
| Opera em 433,92MHz |
| Bateria 3V – Modelo CR2032 (inclusa) |
| Um botão configurável |
| Envia pânico mantendo o botão pressionado por alguns instantes. |
Controle Remoto VIAWEB Smart
| Controle remoto learning code |
| Opera em 433,92MHz |
| Bateria alcalina 12V – Modelo A23 (inclusa) |
| Três botões: |
| Botão POWER para arme e desarme |
| Botão esquerdo (A) e botão direito (B) configuráveis |
| Envia sinal ao receptor quando um dos 3 botões for pressionado. |
Aplicativo VIAWEB Studio
| Gratuito |
| Login social para maior segurança |
| Não utiliza número de funções para programar |
| Teclado de ajuda para as funções (não necessita manual do equipamento) |
| Pode ser utilizado para programação local ou remota |
| Permite ler e alterar as programações |
| Identifica os equipamentos conectados à central através do barramento |
| Sem limite de alarmes cadastrados |
| Conexão por IP, GPRS, 4G CAT-M e 4G CAT-NB |
| Disponível para Android. |
ATIVAR APLICATIVO
VIAWEB Mobile
O Aplicativo VIAWEB Mobile permite operar o alarme e suas funções de automação.
Para ativar o aplicativo VIAWEB Mobile e conectar a central na nuvem VIAWEB
CLIQUE AQUI
